FL、FDL、FJL型分流集流阀

FL、FDL、FJL型分流集流阀又称同步阀，内部设有压力反馈机构，在液压系统中可使由同一台泵供油的2～4只液压缸或液压马达，不论负载怎样变化，基本上能达到同步运行。该阀具有结构紧凑、体积小、维护方便等特点

FL型分流阀按固定比例自动将油流分成两个支流，使执行元件一个方向同步运行。FDL型单向分流阀在油流反向流动时，油经单向阀流出，可减少压力损失。FJL型分流集流阀按固定比例自动分配或集中两股油流，使执行元件双向同步运行

这种阀安装时应尽量保持阀心轴线在水平位置，否则会影响同步精度，不许阀芯轴线垂直安装。当使用流量大于阀的公称流量时，流经阀的能量损失增大，但速度同步精度有所提高，若低于公称流量则能量损失减小，但速度同步精度降低

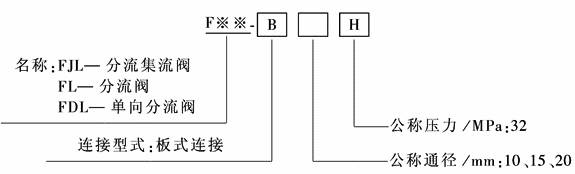

型号意义：

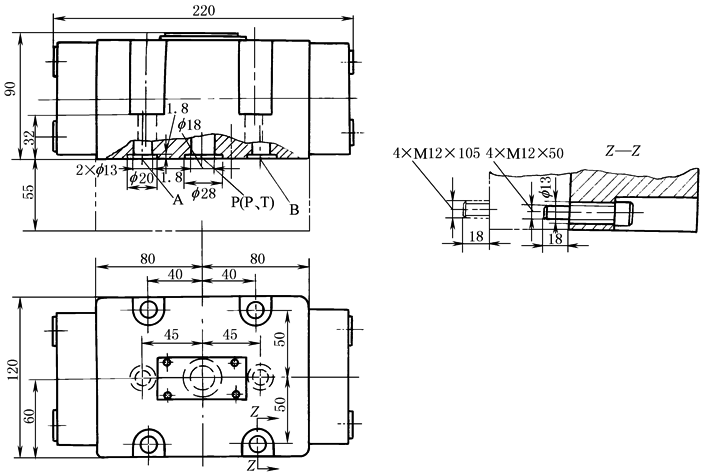

技术规格及外形尺寸：

表1

名   称

型 号

公称通径

/mm

公称流量

/L·min^-1

公称压力

/MPa

连接方式

速度同步误差/%  ≤

质量

/kg

A、B口负载压差/MPa

P、O

A、B

≤1.0

≤6.3

≤20

≤30

分流集流阀

FJL-B10H

FJL-B15H

FJL-B20H

10

15

20

40

63

100

20

31.5

50

最高

32、

最低

2

板

式

0.7

1

2

3

13.8

分流阀

FL-B10H

FL-B15H

FL-B20H

10

15

20

40

63

100

20

31.5

50

13.5

单向分流阀

FDL-B10H

FDL-B15H

FDL-B20H

10

15

20

40

63

100

20

31.5

50

14

注：1.FDL-B※H-S型系列单向分流阀高度方向尺寸见双点划线部分。

2.生产厂为上海液压件二厂。

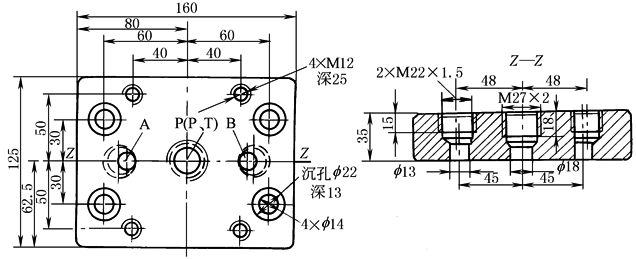

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　安装底板

阀型号

底板型号

生产厂

FL-B※H-S

FDL-B※H-S

FJL-B※H-S

FLA-B10-S

上海液压件二厂
