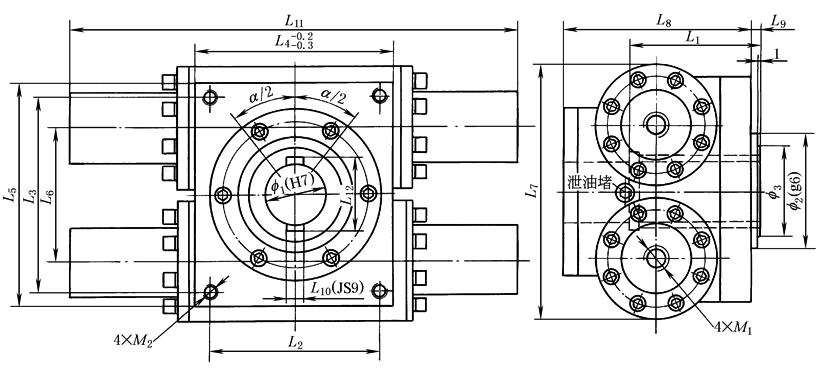

UBFKS法兰式孔输出双齿条型

mm

型号

f₁

f₂

f₃

L₁

L₂

L₃

L₄

L₅

L₆

L₇

L₈

L₉

L₁₀

L₁₁

L₁₂

M₁

M₂×孔深

UBFKS40

50

95

75

105

140

160

164

184

110

210

154

6

14

233＋1.54α

57.6

M22×1.5

M12×20

UBFKS50

60

105

85

125

146

185

170

210

132

252

163

6

18

254＋1.75α

68.8

M22×1.5

M12×20

UBFKS63

65

115

95

140

164

200

194

232

144

274

190

6

18

275＋1.92α

73.8

M27×2

M16×25

UBFKS80

70

125

100

150

175

225

205

257

172

327

212

8

20

328＋2.09α

79.8

M27×2

M16×25

UBFKS100

85

145

120

165

194

265

234

306

200

380

244

8

22

370＋2.51α

95.8

M33×2

M20×30

UBFKS125

90

155

130

170

230

285

274

334

232

446

284

8

25

417＋2.83α

100.8

M42×2

M24×35

UBFKS140

105

180

150

200

240

305

286

354

250

482

290

10

28

423＋3.14α

117.8

M42×2

M24×35

UBFKS160

120

200

170

220

255

330

315

390

280

538

314

10

32

484＋3.49α

134.8

M48×2

M30×45

UBFKS180

125

220

180

240

330

380

390

440

304

596

380

12

32

578＋3.77α

139.8

M48×2

M30×45

UBFKS200

140

240

200

260

365

440

425

500

340

656

438

12

36

610＋4.40α

156.8

M48×2

M30×45

注：1.α为摆动角度，由客户按要求决定(0°～720°范围内，摆角公差α±1°)。如需更高精度或需摆角微调，请在订货时说明。

2.视图上双平键位置表示此位置的双平键孔可向左右各转动二分之一摆角。
