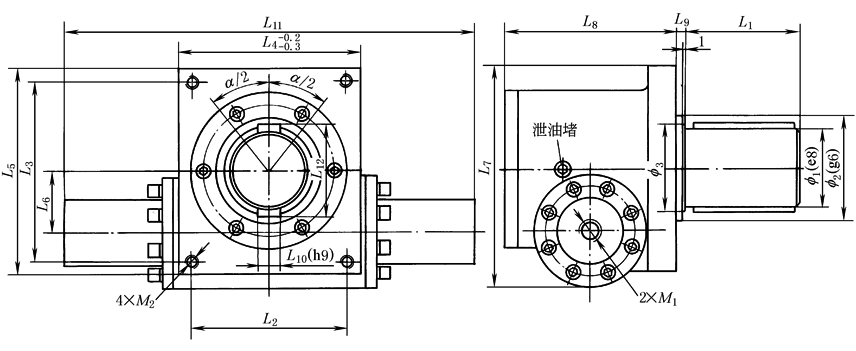

UBFZD法兰式轴输出单齿条型

mm

型号

f₁

f₂

f₃

L₁

L₂

L₃

L₄

L₅

L₆

L₇

L₈

L₉

L₁₀

L₁₁

L₁₂

M₁

M₂×孔深

UBFZD40

70

95

75

105

140

160

164

184

55

197

154

6

20

233＋1.54α

79

M22×1.5

M12×20

UBFZD50

80

105

85

125

146

185

170

210

66

231

163

6

22

254＋1.75α

90

M22×1.5

M12×20

UBFZD63

90

115

95

140

164

200

194

232

72

253

190

6

25

275＋1.92α

100

M27×2

M16×25

UBFZD80

95

125

100

150

175

225

205

257

86

292

212

8

25

328＋2.09α

105

M27×2

M16×25

UBFZD100

115

145

120

165

194

265

234

306

100

343

244

8

32

370＋2.51α

129

M33×2

M20×30

UBFZD125

125

155

130

170

230

285

274

334

116

390

284

8

32

417＋2.83α

139

M42×2

M24×35

UBFZD140

145

180

150

200

240

305

286

354

125

418

290

10

36

423＋3.14α

161

M42×2

M24×35

UBFZD160

165

200

170

220

255

330

315

390

140

464

314

10

40

484＋3.49α

183

M48×2

M30×45

UBFZD180

175

220

180

240

330

380

390

440

152

518

380

12

45

578＋3.77α

195

M48×2

M30×45

UBFZD200

195

240

200

260

365

440

425

500

170

578

438

12

45

610＋4.40α

215

M48×2

M30×45

注：1．α为摆动角度，由客户按要求决定(0°~720°范围内，摆角公差α±1°)。如需更高精度或需摆角微调，请在订货时说明。

2．视图上双平键位置表示此位置的双平键轴可向左右各转动二分之一摆角。
