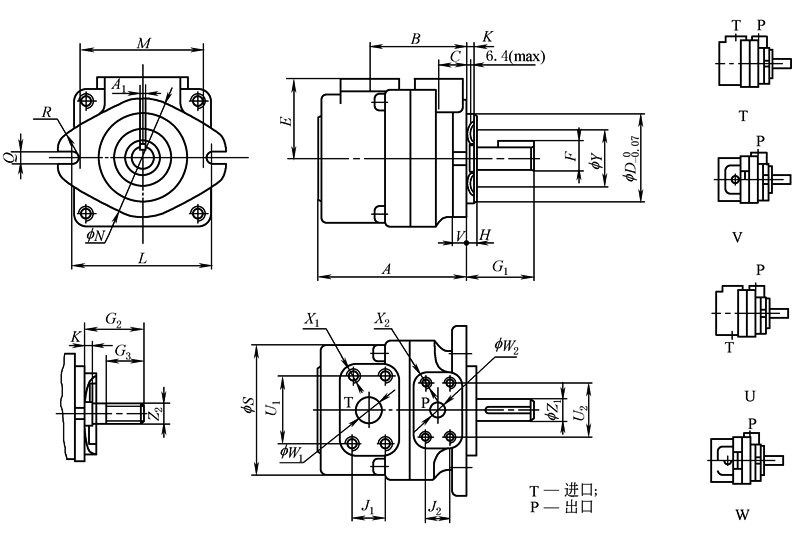

单泵外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

A

B

C

f D

E

H

L

M

��N

Q

R

PFE-21

105

69

20

63

57

7

100

—

84

9

—

PFE-31/32

135

98.5

27.5

82.5

70

6.4

106

73

95

11.1

28.5

PFE-41/42

159.5

121

38

101.6

76.2

9.7

146

107

120

14.3

34

PFE-51/52

181

125

38

127

82.6

12.7

181

143.5

148

17.5

35

PFE-61

200

144

40

152.4

98

12.7

229

—

188

22

—

型号

f S

U₁

U₂

V

f W₁

f W₂

J₁

J₂

X₁

X₂

f Y

PFE-21

92

47.6

38.1

10

19

11

22.2

17.5

M10×17

M8×15

40

PFE-31/32

114

58.7

47.6

10

32

19

30.2

22.2

M10×20

M10×17

47

PFE-41/42

134

70

52.4

13

38

25

35.7

26.2

M12×20

M10×17

76

PFE-51/52

158

77.8

58.7

15

51

32

42.9

30.2

M12×20

M10×20

76

PFE-61

185

89

70

18

63.5

38

50.8

35.7

M12×22

M12×22

100

型号

1型轴(标准)

2型轴

3型轴

5型轴

f Z₁

G₁

A₁

F

K

f Z₁

G₁

A₁

F

K

f Z₁

G₁

A₁

F

K

Z₂

G₂

G₃

K

PFE-21

15.88
15.85

48

4.00
3.98

17.37
17.27

8

—

—

—

—

—

—

—

—

—

—

—

—

—

—

PFE-31/32

19.05
19.00

55.6

4.76
4.75

21.11
20.94

8

—

—

—

—

—

22.22
22.20

55.6

4.76
4.75

24.54
24.41

8

9T
16/32 DP

32

19.5

8

PFE-41/42

22.22
22.20

59

4.76
4.75

24.54
24.41

11.4

22.22
22.20

71

6.36
6.35

25.07
25.03

8

25.38
25.36

78

6.36
6.35

28.30
28.10

11.4

13T
16/32 DP

41

28

8

PFE-51/52

31.75
31.70

73

7.95
7.94

35.33
35.07

13.9

31.75
31.70

84

7.95
7.94

35.33
35.07

8

34.90
34.88

84

7.95
7.94

38.58
38.46

13.9

14T
12/24 DP

56

42

8

PFE-61

38.10
38.05

91

9.56
9.53

42.40
42.14

8

—

—

—

—

—

—

—

—

—

—

—

—

—

—
