YB型、YB₁型叶片泵

YB型泵是我国第一代国产叶片泵第5次改型产品，具有结构简单､性能稳定､排量范围大､压力流量脉动小､噪声低､寿命长等一系列优点，广泛用于机床设备和其他中低压液压传动系统中

YB-Y₂型､YB₁型均为YB型的改进型

(1)YB型叶片泵

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　主要技术参数

型   号

理论排量

/mL·r^-1

额定压力

/MPa

输出流量

/L·min^-1

驱动功率

kW

转速/r·min^-1

重量/kg

油口尺寸

额定

最低

最高

脚架安装

法兰安装

进口

出口

YB-A6B

6.5

7

4.0

1.0

1000

800

2000

10

9

R_c1

R_c3/4

YB-A9B

9.1

6.9

1.3

600

YB-A14B

14.5

11.9

2.1

YB-A16B

16.3

13.7

2.4

1800

YB-A26B

26.1

22.5

3.8

YB-A36B

35.9

30.9

5.2

1500

YB-B48B

48.3

42.7

6.9

1500

25

25

R_c1½

R_c1¼

YB-B60B

61.0

53.9

8.7

YB-B74B

74.8

66.1

10.7

YB-B92B

93.5

83.5

13.4

1200

YB-B113B

115.4

102.8

16.5

YB-C129B

133.9

119.3

19.2

114

110

R_c2

R_c1½

YB-C148B

153.0

136.3

21.9

YB-C171B

176.9

157.6

25.3

YB-C194B

200.9

179.0

28.8

注：输出流量、驱动功率均为额定工况下保证值。

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

YB-A※B型

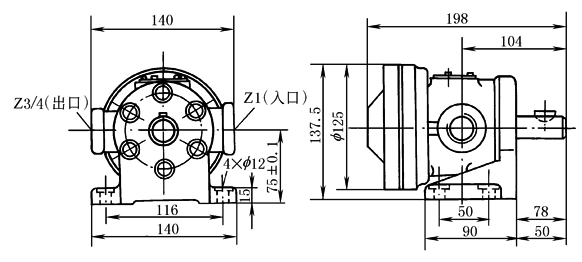

脚架安装式

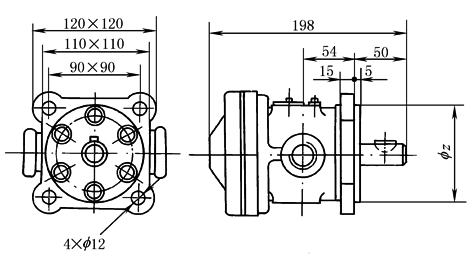

法兰安装式

YB-B※B型

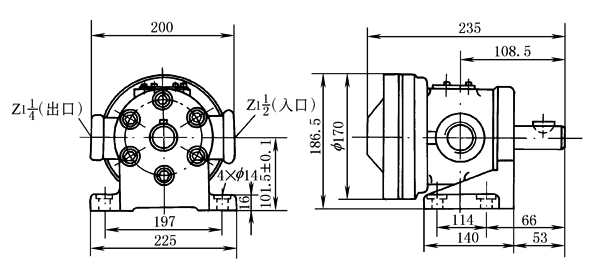

脚架安装式

法兰安装式

YB-C※B型

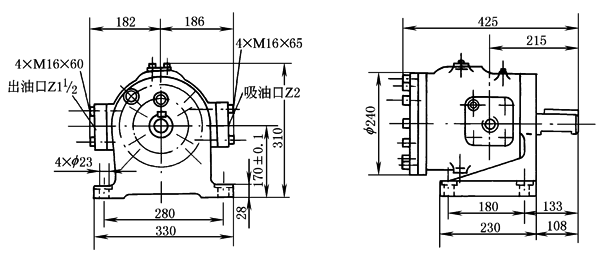

脚架安装式

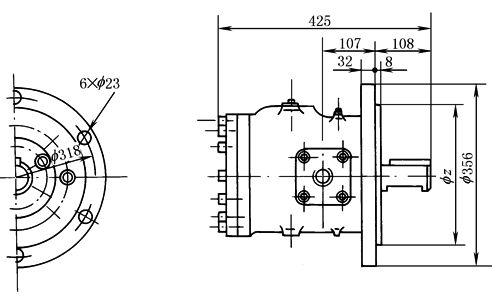

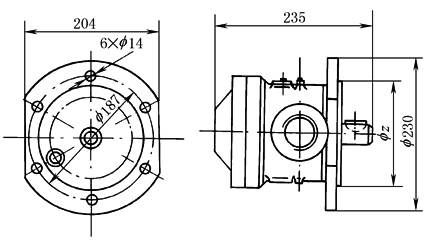

法兰安装式

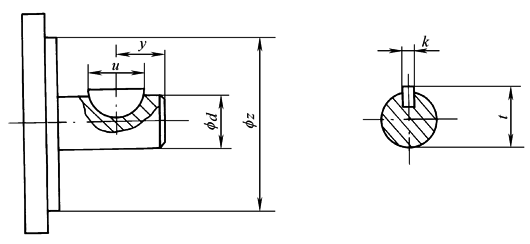

轴 伸 尺 寸

型   号

尺     寸/mm

fd

k

t

u

y

fz

YB-A※B型

24

21

20

YB-B※B型

33

25

25

YB-C※B型

53.5

85

—

注：需要其他类型的轴伸时，请与生产厂联系。

(2)YB-※-Y₂型叶片泵

表3　　　　　　　　　　　　　　　　　　　　　　　　　主要性能参数与外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

主

要

性

能

参

数

型   号

理论排量

/mL·r^-1

额定压力

/MPa

输出流量

/L·min^-1

驱动功率

/kW

转速/r·min^-1

重量/kg

油口尺寸

额定

最低

最高

脚架安装

法兰安装

进口

出口

YB-A6B-Y₂

6.5

7

4.0

1.0

1000

800

2000

8

6.4

Z1

Z3/4

YB-A9B-Y₂

9.1

6.9

1.3

600

YB-A14B-Y₂

14.5

11.9

2.1

YB-A16B-Y₂

16.3

13.7

2.4

1800

YB-A26B-Y₂

26.1

22.5

3.8

YB-A36B-Y₂

35.9

30.9

5.2

1500

外

形

尺

寸

法兰安装式

脚架安装式

注：输出流量、驱动功率均为额定工况下保证值。

(3)YB₁型中、低压单级叶片泵

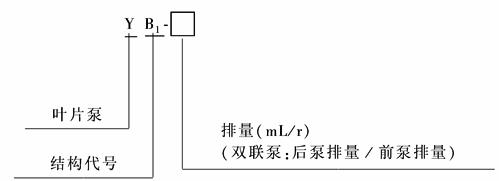

型号意义：

表4　　　　　　　　　　　　　　　　　　　　　　　　　　主要技术参数

型   号

排量/mL·r^-1

额定压力/MPa

转速/r·min^-1

容积效率

总效率

驱动功率/kW

重 量/kg

YB₁-2.5

2.5

6.3

1450

≥80

≥80

0.6

5.3

YB₁-4

4

0.8

YB₁-6.3

6

1.5

YB₁-10

10

2.2

YB₁-12

12

960

≥90

2

8.7

YB₁-16

16

2.2

YB₁-25

25

4

YB₁-32

32

5

16

YB₁-40

40

5.5

YB₁-50

50

7.5

YB₁-63

63

10

20

YB₁-80

80

12

YB₁-100

100

13

表5　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

YB₁型单级

型     号

L

L₁

L₂

B

B₁

H

S

D₁

D₂

d

d₁

c

t

b

Z₁

Z₂

YB₁-2.5、4、6.3、10

149

80

36

36

16

114

90

757

100

15h6

9

5

17

5

Z3/8

Z1/4

YB₁-16、25

184

98

38

45

20

140

110

907

128

20h6

11

5

22

5

Z1

Z3/4

YB₁-32、40、50

210

110

45

50

25

170

130

907

150

25h6

13

5

28

8

Z1

Z1

YB₁-63、80、100

224

118

49

50

30

200

150

907

175

30h6

13

5

33

8

Z1¼

Z1

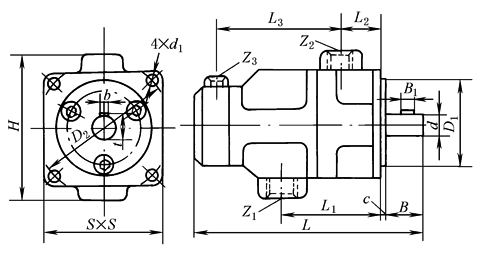

YB₁型双级

型     号

L

L₁

L₂

L₃

B

B₁

H

S

D₁

D₂

d

d₁

c

t

b

Z₁

Z₂

Z₃

YB₁-2.5～10/2.5～10

218

98

36

128

36

19

119

90

757

100

15h6

9

5

17

5

Z3/4

Z1/4

Z1/4

YB₁-2.5～10/16～25

248

105

38

136

45

19

142

110

907

128

20h6

11

5

22

5

Z1

Z3/4

Z1/4

YB₁-2.5～10/32～50

278

119

45

166

50

30

175

130

907

150

25h6

13

5

28

8

Z1¼

Z1

Z1/4

YB₁-2.5～10/63～100

303

150

49

178

50

30

200

150

907

175

30h6

13

5

33

8

Z1½

Z1Z

Z1/4

YB₁-16～25/16～25

276

122

38

166

45

19

142

110

907

128

20h6

11

5

22

5

Z1

Z3/4

Z3/4

YB₁-16～25/32～50

304

121

45

183

50

30

175

130

907

150

25h6

13

5

28

8

Z1¼

Z1

Z3/4

YB₁-16～25/63～100

320

144

49

194

50

30

205

150

907

175

30h6

13

5

33

8

Z1½

Z1

Z3/4

YB₁-32～50/32～50

316

139

45

190

50

30

175

130

907

150

25h6

13

5

28

8

Z1¼

Z1

Z1

YB₁-32～50/63～100

337

128

49

207

50

30

205

150

907

175

30h6

13

5

33

8

Z2

Z1

Z1

YB₁-63～100/63～100

348

158

49

218

50

30

205

150

907

175

30h6

13

5

33

8

Z2

Z1

Z1
