有级变速回路组成示例

变速方式

回路组成

回路参数

回路特点

多泵并联换接变速

变速级数：

Z＝2^N-1

N —— 泵数

各泵流量分配

Q_i＝2^(i-1)Q₁

Q_i —— 第i个泵的流量

i —— 泵的序号

Q_i —— 最小泵即第一个泵的流量

属容积式变速，效率高，变速级数少，价格较高

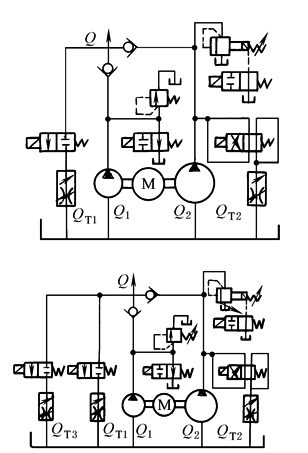

并联泵并联流量控制阀换接变速

设Q₁、Q₂为泵1、泵2的流量，Q₁+Q₂＝Q，Q_T1、Q_T2、Q_T3为流量控制阀1、阀2、阀3的设定流量，则：

(1)当Q₁＝20%Q

Q₂＝80%Q

Q_T1＝10%Q

Q_T2＝40%Q时

变速级数Z＝10

(2)当Q₁＝20%Q

Q₂＝80%Q

Q_T1＝5%Q

Q_T2＝10%Q

Q_T3＝40%Q时

变速级数Z＝20

组成回路容易，变速级数多，有节流损失，效率较低，但高于无级节流调速，价格较低
