无级调速和变速的种类、特点和应用

根据已定的液压执行元件、速度图或动作线图，选择适当的方向控制、速度换接、差动连接回路，以实现对执行元件的控制。需要无级调速或无级变速时，参考下表选择方案，再从本篇第“液压基本回路”一章查出相应的回路组成?有级变速比无级调速使用方便，适用于速度控制精度不高，但要求速度能够预置，以及在动作循环过程中有多种速度自动变换的场合，回路组成和特点见表有级变速回路组成示例完成以上的选择后，所需液压泵的类型就可基本确定

种     类

特     性

特 点 及 应 用

无

级

调

速

容

积

调

速

手动变量泵-液压缸

系统简单，压力恒定，一般不能在工作中进行调节，效率高，适用于各种场合，应用最广

变量泵-定量马达

输出扭矩恒定，调速范围大，元件泄漏对速度刚性影响大，效率高，适用于大功率场合

定量泵-变量马达

输出功率恒定，调速范围小，元件泄漏对速度刚性影响大，效率高，适用于大功率场合

变量泵-变量马达

输出特性综合了上面两种马达调速回路的特性，调速范围大，但结构复杂，价格贵，适用于大功率场合

节

流

调

速

定量泵-进油节流调速

结构简单，价廉，调速范围大，效率中等，不能承受负值载荷，适用于中等功率场合

定量泵-回油节流调速

结构简单，价廉，调速范围大，效率低，适用于低速小功率的场合

定量泵-旁路节流调速

结构简单，价廉，调速范围小，效率高，不能承受负值载荷，适用于高速中等功率场合

容

积

|

节

流

调

速

限压式变量泵-进油(或回油)节流调速

调速范围大，效率较高，价格较贵，适用于中、小功率场合，不宜长期在低速下工作

伺服变量泵-定量执行元件

泵的输出压力恒定，用于随动或工作进行中变速的场合

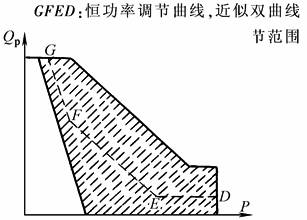

恒功率变量泵-液压缸

泵的输出流量随压力自动减小，适用于快慢速自动转换的场合和节能系统

无

级

变

速

恒压变量泵-液压缸

泵的压力达到设定值输出流量为零，自动防止系统过载

注：图中参数代号的意义：P—输出功率；τ—液压马达输出扭矩；p—液压泵出口压力；q_p—液压泵排量；q_m—液压马达排

量；n_m—液压马达转速；υ—液压缸运动速度；Q_p—液压泵输出流量；Q_T—调速阀或节流阀的调节流量；A_节—节流口

的通流面积；F—载荷；θ—速度负载特性曲线某点处切线的倾角，以T 表示回路的速度刚度，则T ＝-，即θ越

小，回路的速度刚度越大。
