常用隔振器的类型和主要特性

序号

类型

代号

简图

主要特性

1

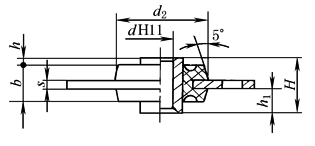

平板形

隔振器

JP

额定载荷范围为4.41~153.35N，结构紧凑，连接方便。垂直方向的固有角频率为13.5~15Hz，水平方向的固有角频率为30~35Hz

2

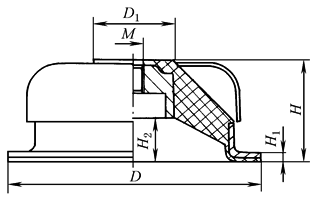

碗形

隔振器

JW

额定载荷范围为4.41~153.35N，结构紧凑，连接方便。垂直方向的固有角频率为13.5~15Hz，水平方向的固有角频率为30~35Hz

3

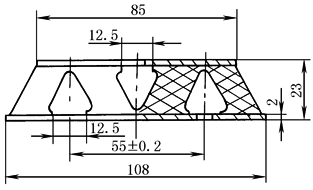

加固形

隔振器

JG

能承受高达323.4~980N的较大额定载荷。当隔振器橡胶损坏时，能防止设备与基础脱开，因此可用于支承在水平、倾斜和竖直基础上的设备

4

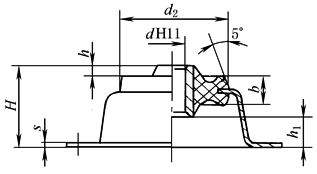

封闭形

隔振器

JF

5

封闭形

隔振器

(耐油)

JF-A

6

封闭形

隔振器

(耐油)

JF-B

允许在润滑油、柴油和海水长期浸泡条件下工作，适用环境温度为-5~70℃

7

弧形

隔振器

JH

耐振强度小，随所加载荷方向的不同，特性变化较大

8

剪切形

隔振器

JJQ

刚度小、阻尼大，支承稳定。额定载荷为98~1176N

9

三向

等刚度

隔振器

JPD

三个方向等刚度，垂直方向固有角频率为7~12Hz，水平方向为8~12.5Hz，额定载荷为980~9800N

10

支柱形

隔振器

JZ

水平方向固有角频率为6~7Hz，垂直方向为11~13Hz，大多用于水平方向的隔振

11

支脚形

隔振器

JJ

结构简单，成本低，额定载荷小，为98~588N

12

框架形

隔振器

JK

用来保护无线电设备整机振动与冲击隔离，额定载荷为147~245.3N

13

衬套形

隔振器

JC

结构简单、紧凑，性能稳定，用于小型设备的单个隔振，能承受水平和垂直两个方向的载荷

14

球形

隔振器

JQ

水平和垂直方向固有角频率相近，平均为11~12Hz，应力分布均匀，额定载荷为19.6~78.5N

15

橡胶等频

隔振器

JX

非线性隔振器，承载范围大，既能用于隔振，也可用于冲击隔离

16

空气阻尼

隔振器

JQZ

可通过改变孔径来调节阻尼系数，只能承受垂直方向载荷，额定载荷为3.92~147.15N

17

金属网

阻尼

隔振器

JWL

性能稳定，不会老化，用于环境恶劣的场合，能承受较大的线性过载，额定载荷为14.7~147.15N

注：各类隔振器结构及其应用详见《机械设计图册》第5卷第2篇第12章(化学工业出版社，2000年)。
