外形及安装尺寸

外形尺寸

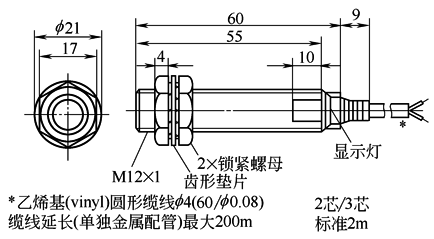

E2E2-X3D□/E2E2-X2C□型

E2E2-X2Y□

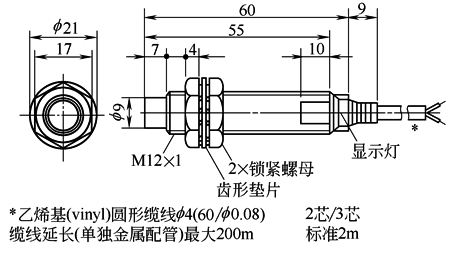

E2E2-X8MD□/E2E2-X5MC□型

E2E2-X5MY□

E2E2-X5Y□型

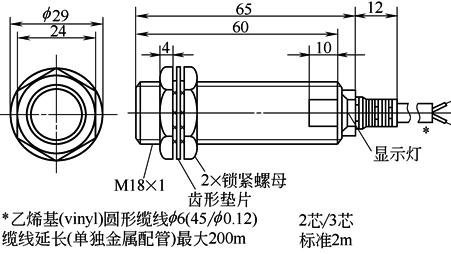

E2E2-X7D□/E2E2-X5C□型

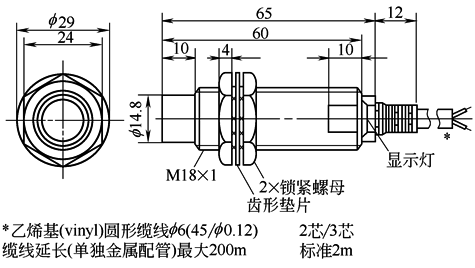

E2E2-X14MD□/E2E2-X10MC□型

E2E2-X10MY□型

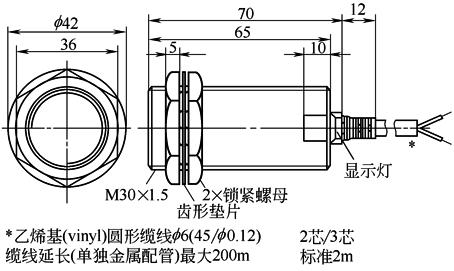

E2E2-X10D□/E2E2-X10C□型

E2E2-X10Y□型

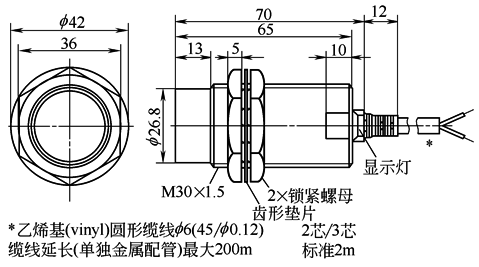

E2E2-X20MD□/E2E2-X18MC□型

E2E2-X18MY□型

安装孔加工尺寸

备注：(1)各机种都附有2个锁紧螺母及一个齿状垫片

(2)缆线部及铣切部有激光记号的型式
