LXJ7系列接近开关

(1) 用途、特点及工作条件

LXJ7系列接近开关适用于交流50Hz或60Hz、额定电压为100~250V的线路中，作为机床及自动线的定位或检测信号元件使用。该系列接近开关采用盒式方形结构，安装方便。开关为交流二线制，负载可直接串接在线路中，使用方便。此外，开关还具有耐振、防潮等特点

工作条件：周围环境温度-25~40℃；相对湿度25℃时不超过90%；安装地点海拔高度不超过2000m

(2) 主要技术参数

LXJ7系列接近开关主要技术参数

型   号

作用距离

/mm

复位行程差

/mm

额定工作电压

/V

输出能力

重复精度

/mm

开关压降(AC)

/V

长期/mA

瞬时

(t≤20ms)

LXJ7-10

LXJ7-15

LXJ7-20

10±2.5

15±2.5

20±2.5

≤0.2

≤0.3

≤0.4

AC

100~250

30~200

1A

0.5

≤9

注：生产厂为沈阳二一三电器有限责任公司。

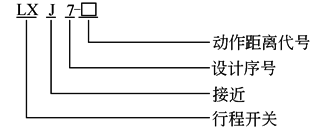

(3) 型号含义

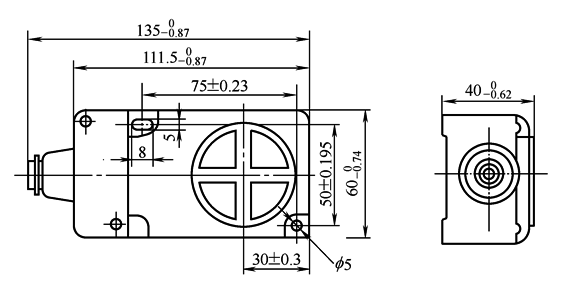

(4) 外形及安装尺寸(见图)
