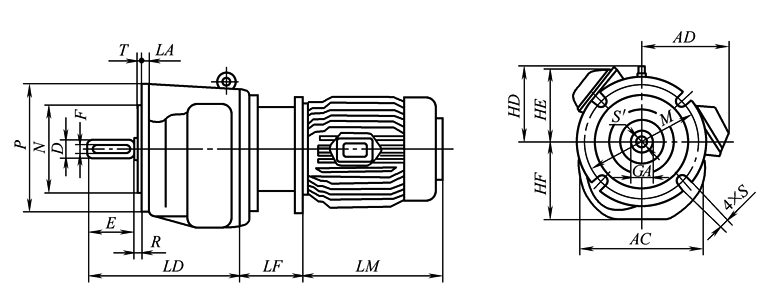

YCJ派生系列外形及安装尺寸(凸缘安装、附加一级减速)(JB/T 6447—1992)　　　　　　　　　　　mm

机座号

安装尺寸

外形尺寸

D

E

F

M

N

P

R

S

T

S′

AC

GA

HD

HF

LA

LD

LF

120F

25

60

8

130

110

160

8

10

3.5

M8

192

28

—

118

14

217

—

130F

30

80

8

165

130

200

8

12

3.5

M8

186

33

—

128

14

250

—

140F

35

80

10

215

180

250

8

14

4

M10

220

38

146

138

14

260

—

150F

40

110

12

215

180

250

8

14

4

M16

224

43

148

148

14

324

—

170F

45

110

14

215

180

250

8

14

4

M16

268

48.5

180

167

16

344

—

190F

50

110

14

265

230

300

8

14

4

M16

311

53.5

181

187

20

381

—

195F

55

110

16

265

230

300

8

14

4

M16

333

59

195

192

20

324

—

195AF

55

110

16

265

230

300

8

14

4

M16

333

59

195

192

20

380

—

210F

65

140

18

300

250

350

8

18

5

M16

385

69

205

207

20

436

—

150LF

40

110

12

215

180

250

8

14

4

M16

224

43

148

148

14

324

96

170LF

45

110

14

215

180

250

8

14

4

M16

268

48.5

180

167

16

344

96

190LF

50

110

14

265

230

300

8

14

4

M16

311

53.5

181

187

20

381

96

注：配用电动机尺寸见表配用电动机尺寸。
