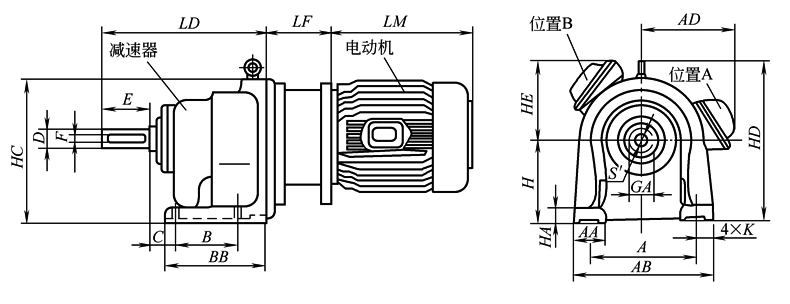

YCJ派生系列外形及安装尺寸(底脚安装、附加一级减速)(JB/T 6447—1992)　　　　　　　　　　mm

机座号

安装尺寸

外形尺寸

A

B

C

D

E

F

H

K

S′

AA

AB

BB

GA

HA

HC

HD

LD

LF

120

160

80

32

25

60

8

120

12

M8

42

192

137

28

20

216

—

217

—

130

160

90

40

30

80

8

130

13

M8

50

210

152

33

20

226

—

250

—

140

180

100

45

35

80

10

140

17

M10

50

220

164

38

20

250

286

260

—

150

200

115

45

40

110

12

150

17

M16

60

260

194

43

30

262

298

324

—

170

240

135

51

45

110

14

170

18

M16

60

290

213

48.5

30

304

350

344

—

190

270

180

51

50

110

14

190

21

M16

60

320

250

53.5

30

325

371

381

—

195

310

170

48

55

110

16

195

22

M16

70

365

245

59

40

335

390

324

—

195A

310

210

48

55

110

16

195

22

M16

70

365

290

59

40

335

390

380

—

210

350

270

49

65

140

18

210

22

M16

70

410

345

69

40

360

415

436

—

150L

200

115

45

40

110

12

150

17

M16

60

260

194

43

30

262

298

324

96

170L

240

135

51

45

110

14

170

18

M16

60

290

213

48.5

30

304

350

344

96

190L

270

180

51

50

110

14

190

21

M16

60

320

250

53.5

30

325

371

381

96

注：配用电动机尺寸见表配用电动机尺寸。
