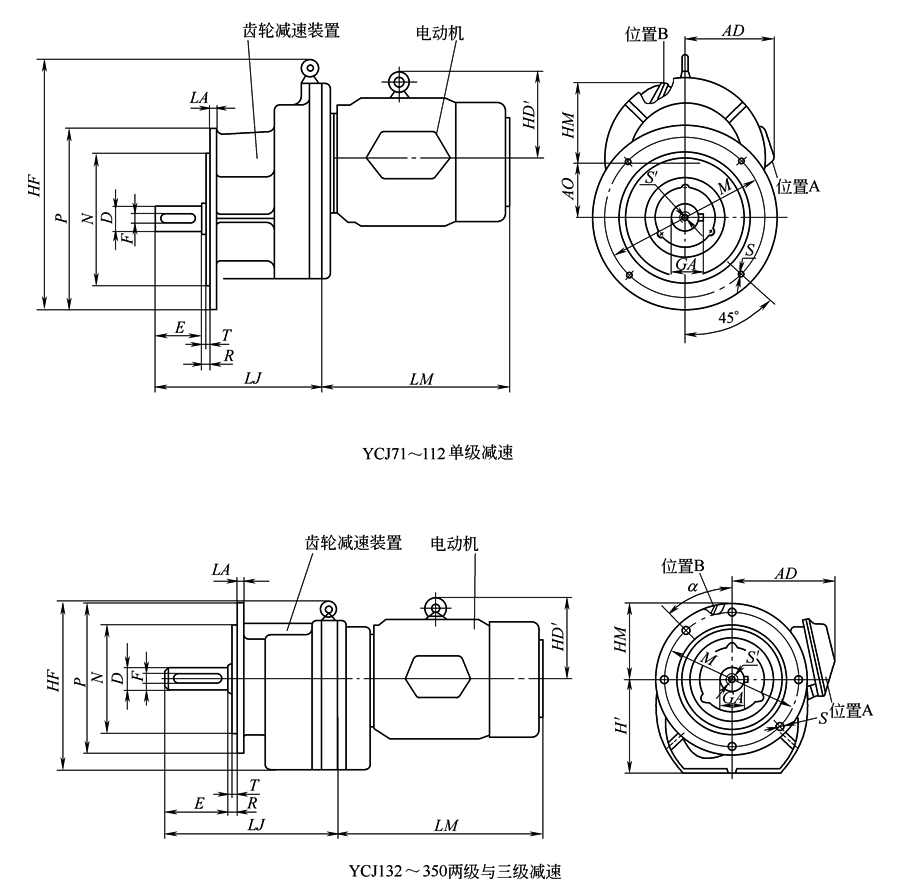

外形及安装尺寸(凸缘安装型式)(JB/T 6447—1992)　　　　　　　　　　　　　　　　　　　　　mm

安装尺寸

外形尺寸

机座号

D

E

F

M

N

P

R

S

T

孔数

S′

LA

GA

α

AO

HF

LJ

H′

71F

28

60

8

165

130

200

0

12

3.5

4

M8

14

31

45°

70

260

240

—

80F

32

80

10

215

180

250

0

15

4

4

M10

16

35

45°

75

350

275

—

100F

42

110

12

265

230

300

0

15

4

4

M12

16

45

45°

100

405

345

—

112F

48

110

14

300

250

350

0

19

5

4

M12

20

51.5

45°

110

485

355

—

132F

32

80

10

215

180

250

0

15

4

4

M10

14

35

15°

—

265

295

132

160F

42

110

12

265

230

300

0

15

4

4

M12

16

45

10°

—

310

355

160

180F

48

110

14

265

230

300

0

15

4

4

M12

16

51.5

0°

—

350

370

180

200F

55

110

16

300

250

350

0

19

5

4

M16

20

59

0°

—

380

400

200

225F

70

140

20

350

300

400

0

19

5

4

M20

20

74.5

0°

—

430

450

225

250F

75

140

20

400

350

450

0

19

5

8

M20

22

79.5

0°

—

485

465

250

280F

85

170

22

500

450

550

0

19

5

8

M20

22

90

0°

—

570

520

280

315F

90

180

25

500

450

550

0

19

5

8

M24

26

95

0°

—

555

655

315

350F

100

200

28

500

450

550

0

19

5

8

M24

28

106

22.5°

—

625

735

350

注：配用电动机尺寸见表配用电动机尺寸。
