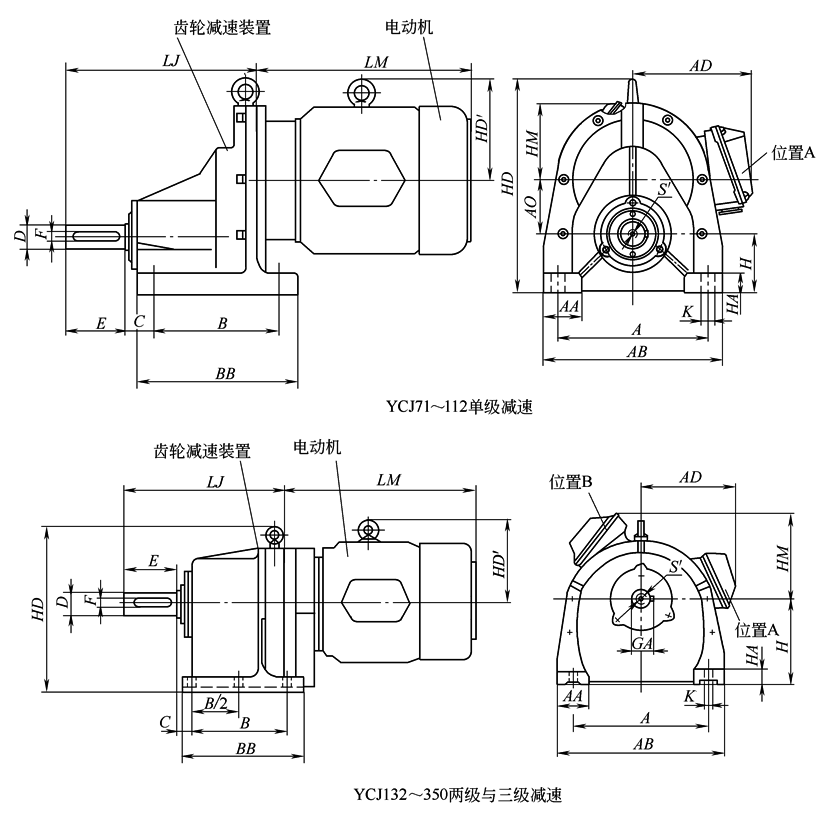

外形及安装尺寸(底脚安装型式)(JB/T 6447—1992)　　　　　　　　　　　　　　　　　　　　　mm

机座号

安装尺寸

外形尺寸

A

B

B/2

C

D

E

F

H

K

孔数

S′

AA

AB

BB

GA

HA

HD

AO

LJ

71

180

150

—

36.5

28

60

8

71

14

4

M8

45

225

192

31

22

235

70

240

80

205

170

—

39.5

32

80

10

80

19

4

M10

52

255

218

35

28

305

75

275

100

270

205

—

44.5

42

110

12

100

24

4

M12

60

330

255

45

35

355

100

345

112

300

215

—

44.5

48

110

14

112

24

4

M12

60

360

265

51.5

40

420

110

355

132

215

150

—

37

32

80

10

132

15

4

M10

40

260

192

35

25

265

—

295

160

260

160

—

43.5

42

110

12

160

19

4

M12

55

320

208

45

30

310

—

355

180

300

190

—

31

48

110

14

180

24

4

M12

65

370

248

51.5

35

350

—

370

200

330

220

—

31

55

110

16

200

24

4

M16

70

400

278

59

40

380

—

400

225

360

240

120

31

70

140

20

225

24

6

M20

70

430

298

74.5

45

430

—

450

250

420

260

130

31

75

140

20

250

24

6

M20

75

490

318

79.5

50

470

—

465

280

450

280

140

32

85

170

22

280

24

6

M20

80

520

340

90

55

525

—

520

315

510

350

175

63

90

180

25

315

26

6

M24

90

580

440

95

60

560

—

655

350

560

400

200

67

100

200

28

350

28

6

M24

110

630

500

106

65

633

—

735

注：配用电动机尺寸见表配用电动机尺寸。
