冷却水(油)道系统的设置

功

能

模温机的冷却水(油)是通过管道输送到模具定、动模板的水(油)道内，其主要目的是要将在注塑成型过程中，由塑胶熔体带给模具的高温及时的传递出去；使模具保持一定的温度，以便控制型腔内塑胶的冷却和结晶速度，提高塑件质量和生产效率。特别是PEEK 450G等高性能半结晶型材料，如果模温未达到材料玻璃态转化温度，材料的结晶度不够将会严重降低齿轮(或蜗杆)的机械强度

设

置

的

形

式

齿轮型腔的环形冷却水道

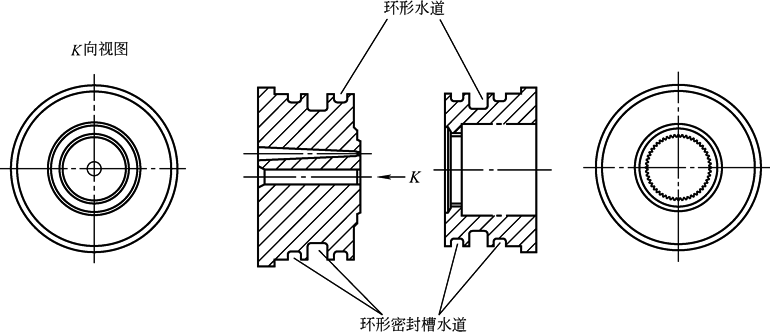

对于一模多腔齿轮注射模的冷却水(油)道系统，一般多采用纵横正交式排布。这是由于齿轮型腔的尺寸一般都比较小，型腔的温度差异不会太大。上图所示是一种齿轮型腔的环形冷却水道，结构新颖、紧凑，有利于保持型腔模温的一致性要求。特别适合于一模一腔大直径齿轮注射模的上下成型的水道设计
