圆柱直齿外啮合齿轮轮系设计计算

实

例

一

、

某

仪

表

运

动

型

传

动

齿

轮

轮

系

已知条件

传动比i＝3.0、理论中心距a＝15(允许调整)

初选轮系参数

模数m＝0.5，齿数z₁＝15、z₂＝45，压力角α＝20°，齿顶倒圆半径r_T1＝0.05、r_T2＝0.1，设计中心距a＝15.25

材料选择

小齿轮-POM(M25或100P)、大齿轮-POM(M90或500P)

齿

轮

几

何

尺

寸

计

算

按国标GB 2363—90基本齿条的要求(齿形参数及代号见表渐开线圆柱直齿轮基本齿条)，先按x₁＝0.53，x₂＝0，h*_a1＝h*_a2＝1外啮合角变位圆柱齿轮几何尺寸计算公式设计。但轮齿齿根按全圆弧半径设计，其轮系参数计算见下表中“常规计算”列。对该组计算数据验算表明，当中心距已增大0.25mm，但在只计入中心距和齿轮公法线长度公差的情况下，轮系的齿侧啮合间隙仍显得过小。为此，进行多次调整后，由x₁＝0.53，x₂＝-0.15，h*_a1＝h*_a2＝1.15所求得轮系参数见下表中“修正计算”列。再次验算表明两齿轮齿形参数能保证轮系在较宽广的环境温度条件下，仍能满足轮系的最小侧隙和重合度等基本要求。实例轮系齿轮的产品齿形参数见下表中轮系齿形参数

轮

系

参

数

设

计

计

算

序号

参数名称

代号

计算公式

常规计算

修正计算

已知条件：

a'，z₁，z₂，m，α，c*，h*_a

a'＝15.25，z₁＝15，z₂＝45，m＝0.5，α＝20°，c*＝0.35，h*_a＝1

1

分度圆直径

d

d＝mz

d₁＝7.5，d₂＝22.5

2

理论中心距

a

a＝15.25

3

中心距变动系数

y'

y'＝0.5

4

啮合角

α'

α'＝22.4388°

5

总变位系数

x_Σ

x_∑＝0.5298

6

变位系数分配

x

按设计要求选择

x_∑＝x₁+x₂

x₁＝0.53

x₂＝0

x₁＝0.5

x₂＝-0.15

7

齿高变动系数

Δy'

Δy'＝x_∑-y'

Δy'＝0.0298

Δy'＝0.0298

8

齿顶圆直径

d_a

d_a＝d+2m(h*_a+x-Δy')

d_a1＝9，d_a2＝23.47

d_a1＝9.12，d_a2＝23.47

9

齿根圆直径

d_f

d_f＝d+2m(h*_a+c*-x)

d_f1＝6.68，d_f2＝21.15

d_f1＝6.5，d_f2＝20.85

10

节圆直径

d_w

d_w1＝7.625，d_w2＝22.875

11

基圆直径

d_b

d_b＝dcosα

d_b1＝7.048，d_b2＝21.1431

12

齿距

p

p＝πm

p＝1.5708

13

基圆齿距

p_b

p_b＝pcosα

p_b＝1.4761

14

齿顶高

h_a

h_a＝m(h*_a+x-Δy')

h_a1＝0.75，h_a2＝0.485

h_a1＝0.81，h_a2＝0.485

15

齿根高

h_f

h_f＝m(h*_a+c*-x)

h_f1＝0.41，h_f2＝0.675

h_f1＝0.5，h_f2＝0.825

16

全齿高

h

h＝h_a+h_f

h＝1.16

h＝1.31

17

顶隙

c

c＝c*m

c＝0.175

18

齿顶倒圆半径

ρ_a

按设计要求选择

ρ_a1＝0.05，ρ_a2＝0.1

19

齿根倒圆半径

ρ_f

从图a中测得

ρ_f1≈0.221，ρ_f2≈0.248

测

量

尺

寸

︵

仅

选

其

中

一

种

︶

20

公

法

线

跨越齿数

k

k₁＝2，k₂＝5

长度

W

W＝mcosα［π(k-0.5)+zinvα+2xtanα］

W₁＝2.5，W₂＝6.96

W₁＝2.490，W₂＝6.906

21

M

值

测

量

量柱直径

d_p

d_p＝(1.68-1.9)m

(优先螺纹三针中选取)

d_p1＝1.00，d_p2＝1.00

量柱中心处压力角

α_M

α_M1＝33.57005°

α_M2＝24.26759°

α_1M＝33.387°

α_2M＝23.5629°

量柱测量距离

M

偶

数

齿

奇

数

齿

M₁＝9.41214

M₂＝24.17834

M₁＝9.3944

M₂＝24.0523

轮

系

齿

形

参

数

表

︵

实

例

一

︶

小齿轮

大齿轮

模数

m

0.5

模数

m

0.5

齿数

z₁

15

齿数

z₂

45

压力角

α

20°

压力角

α

20°

变位系数

x₁

0.5

变位系数

x₂

-0.15

分度圆直径

d₁

f 7.5

分度圆直径

d₂

f 22.5

齿顶圆直径

d_a1

��

齿顶圆直径

d_a2

齿根圆直径

d_f1

��

齿根圆直径

d_f2

��

跨越齿数

k₁

2

跨越齿数

k₂

5

公法线长度

W_k1

公法线长度

W_k2

齿顶倒圆半径

ρ_a1

R0.06

齿顶倒圆半径

ρ_a2

R0.1

齿根全圆弧半径

ρ_f1

R0.221

齿根全圆弧半径

ρ_f2

R0.248

配对齿轮齿数

z₂

45

配对齿轮齿数

z₁

15

中心距

a

15.25±0.025

精度等级

9级(GB 2362—90)

轮

系

齿

轮

名

义

齿

廓

啮

合

图

(a)

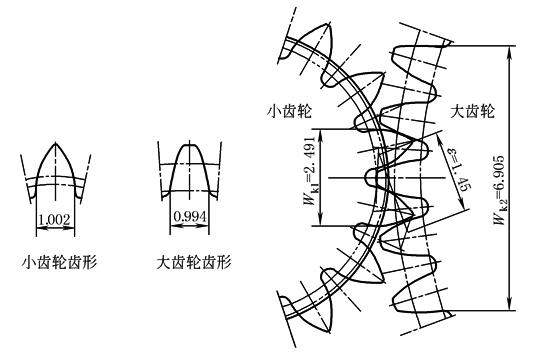

为了确保齿轮数据计算正确无误，可通过计算机CAD辅助设计软件绘制出齿轮名义齿廓(即齿轮最大实体齿廓)及其啮合图，即可检查轮系的名义啮合侧隙、重合度、齿根宽度以及公法线长度W_k或M值等。在图a中，直接测得的齿轮参数如下

小齿轮：W_k1＝2.491，s_f1≈1.002，ρ_f1≈0.221

大齿轮：W_k2＝6.905，s_f2≈0.994，ρ_f2≈0.248

轮系名义齿廓重合度：ε≈1.45

轮系最小侧隙：Δ＝0.061，节圆处法向侧隙：Δ_jn＝0.107

以上实测结果与调整后的轮系参数“修正计算”所得的数据基本一致；两齿轮的齿根厚度也基本相同

实

例

二

、

某

汽

车

电

机

动

力

传

动

型

齿

轮

轮

系

已知条件

传动比i＝3.5、中心距a₀＝a＝22.5(不调整)

轮系初选参数

模数m＝1mm，齿数z₁＝10、z₂＝35，弧齿厚s₁＝1.95、s₂＝1.195，齿顶倒圆半径r_T1＝0.06，r_T2＝0.1

材料选择

小齿轮-POM(M25或100P)、大齿轮-POM(M90或500P)

齿

轮

几

何

尺

寸

计

算

本实例采用AGMA PT基本齿条设计齿轮几何尺寸，有关基本齿条参数及其代号见表AGMA PT塑料齿轮基本齿条齿廓

基本齿条数据：α＝20°，p_BR＝πm＝3.1416，h_aBR＝1.00m＝1.00，h_fBR＝1.33m＝1.33，h_fFBR＝1.04686m＝1.0469，s_BR＝1.5708m＝1.5708

根据以上轮系初选参数和基本齿条数据，按AGMA PT基本齿条设计齿轮尺寸的公式进行齿轮参数计算。本实例设计中，在中心距a₀保持不变条件下，通过相关参数的调整，满足以下技术要求：

① 首先根据轮系初选的分圆齿厚s₁＝1.95、s₂＝1.195，校核小齿轮有无根切与齿顶是否变尖。由于小齿轮出现根切，应对齿厚进行调整；

② 所调整后的齿轮齿厚s₁、s₂，还应保证轮系能适应高低温的工作条件下、两齿轮存在制造和安装偏差等条件下，不会出现轮系齿轮轮齿胶合和卡死现象；

③ 如果小齿轮齿顶宽度过小，还可适当调整小齿轮齿顶圆直径加以避免，要求齿顶宽度基本满足s_ea≈0.275m。大小齿轮的有效齿顶圆直径还应保证轮系的重合度平均值ε_AVG≥1.2，在极端条件下不允许齿轮出现“脱啮”现象，即要求轮系最小重合度ε_min≥1；

④ 由于传动比较大，小齿轮齿数少，无法做到两齿轮齿根宽度相同。本实例的齿根宽度s_f1≥s_f2，较好地满足了大小齿轮齿根强度要求；

⑤ 由于实例小齿轮的齿数少，因d_T＜d_ae、齿顶修缘的条件已不复存在；又因本实例的模数较小，故对大齿轮的齿顶修缘，其作用也不大，故产品图未给出齿顶修缘参数

由于对齿轮齿顶修缘存在以下技术难度：①采用EDM精密电火花成型加工齿轮型腔，所需电极要求采用基本齿条型的滚刀加工，这类专用滚刀的制造难度大、成本高；②采用EDM慢走丝线切割成型加工齿轮型腔，要求设计者根据与齿顶修缘基本齿条相啮的基本齿条，采用展成法求得型腔齿顶修缘段的共轭曲线，其计算过程复杂；③电极及型腔齿形的检测；④可能存在某些常规设计理念所不易发现的隐患，因此，对于这类齿轮的齿顶修缘，设计者应持慎重态度

序号

参数名称

代号

计算公式

设计计算

轮

系

参

数

设

计

计

算

已知齿轮参数：

m＝1，a＝22.5，z₁＝10，z₂＝35，α＝20°

已知基本齿条参数：

α＝20°，p_BR＝3.1416，h_aBR＝1.00，

h_fBR＝1.33，h_fFBR＝1.069，s_BR＝1.5708

1

分度圆直径

d

d＝mz

d₁＝10，d₂＝35

2

中心距

a

a＝22.5

3

齿厚

s

在设计过程中调整确定

s₁＝1.91，s₂＝1.14

4

齿条变位量

y

y₁＝0.466，y₂＝-0.5918

5

齿顶圆直径

d_ae

d_ae＝d+2(y+h_aBR)

d_ae1＝12.932，d_ae2＝35.816

6

基圆直径

d_b

d_b＝dcosα

d_b1＝9.3969，d_b2＝32.8892

7

齿根圆直径

d_f

d_f＝d+2y-2h_fBR

d_f1＝8.272，d_f2＝31.1564

8

构成圆直径

d_F

d_F1＝9.397，d_F2＝32.977

9

无根切判断式

B_T

B_T＝(2y+dsin²α_t-2h_fFBR)≥0

B_T1＝0.008，B_T2＝0.8169

10

齿顶修缘

起点直径

d_T

d_T1＝13.059＞d_ae1(不能修缘)

d_T2＝34.82＜d_ae2(齿顶修缘)

11

计算用参数

h_aeBR

h_aeBR＝0.5d_bsinα(tanα_ae-tanα)-y

h_aeBR1＝0.4685，h_aeBR2＝0.9699

12

齿顶修缘半径

R_TBR

R_TBR＝4.0m_n

R_TBR2＝4

13

齿顶倒圆半径

r_T

由设计者确定

r_T1＝0.06，r_T2＝0.1

14

齿顶修缘量

ν_Tae

ν_Tae2＝0.0312

15

无修缘齿顶宽

s_ae

s_ae1＝0.214

16

修缘齿顶宽

s_Tae

s_Tae2≈0.774

17

顶隙

c_BR

c_BR1＝c_BR2＝0.454

18

齿根倒圆半径

ρ_f

从图b中测得

ρ_f1≈0.48635，ρ_f2≈0.68083

测

量

尺

寸

︵

仅

选

一

种

︶

19

公

法

线

跨越齿数

k

k₁＝2，k₂＝3

长度

W

W₁＝4.887，W₂＝7.466

20

M

值

测

量

量柱直径

d_p

d_p＝(1.68-1.9)m(优先螺纹三针中选取)

d_p1＝1.9，d_p2＝1.732

量柱中心

处压力角

α_M

α_M1＝35.52674°

α_M2＝17.78962°

量柱测量距

M

偶

数

齿

M₁＝13.446

奇

数

齿

M₂＝35.238

轮

系

齿

形

参

数

表

︵

实

例

二

︶

小齿轮参数

大齿轮参数

模数

m

1

模数

m

1

齿数

z₁

10

齿数

z₂

35

压力角

α

20°

压力角

α

20°

基本齿条变位量

y₁

0.466

基本齿条变位量

y₂

-0.5918

分度圆直径

d₁

f 10

分度圆直径

d₂

f 35

齿顶圆直径

d_a1

��

齿顶圆直径

d_a2

齿根圆直径

d_f1

齿根圆直径

d_f2

跨越齿数

k₁

2

跨越齿数

k₂

3

公法线长度

W₁

公法线长度

W₂

齿顶倒圆半径

r_T1

R0.06

齿顶倒圆半径

r_T2

R0.1

齿根全圆弧半径

ρ_f1

R0.486

齿根全圆弧半径

ρ_f2

R0.681

配对齿轮齿数

z₂

35

配对齿轮齿数

z₁

10

中心距

a

22.5±0.035

精度等级

9~10级(GB 2362—90)

轮

系

齿

轮

名

义

齿

廓

啮

合

图

(b)

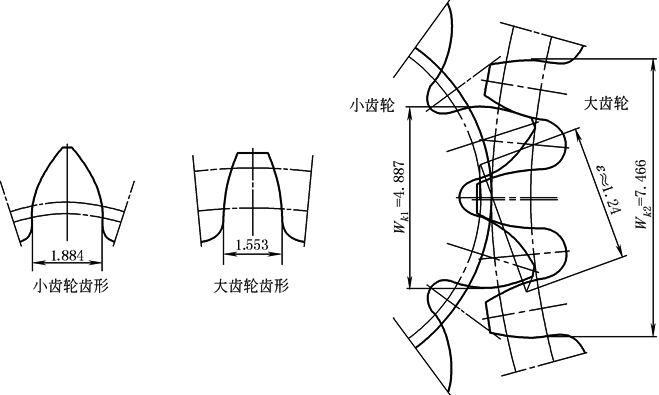

同样可通过计算机CAD辅助设计软件，绘制出两齿轮名义齿廓(即齿轮最大实体齿廓)及其啮合图，即可检查两齿轮轮齿的名义齿廓啮合侧隙、重合度、两齿轮齿根宽度以及W_k、M值等。在图b中，可分别测得如下参数

小齿轮：W_k1＝4.887，s_f1≈1.884，ρ_f1≈0.486

大齿轮：W_k2＝7.466，s_f2≈1.553，ρ_f2≈0.681

轮系名义齿廓重合度：ε＝1.24

轮系最小侧隙：Δ＝0.092，节圆法向侧隙：Δ_jn＝0.125

以上实测结果与调整后的轮系参数设计计算所得的齿轮数据基本一致，说明本实例的调整设计计算是可行的
