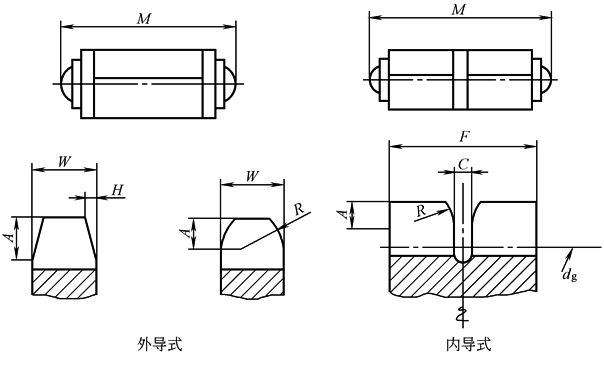

节距p＝4.76mm链条的链宽和链轮齿廓尺寸

mm　　

链号

链条节距

p

类型

M

max

A

C

max

F

min

H

R

W

±0.08

SC0305

4.76

外导

5.49

1.5

—

—

0.64

2.3

1.91

SC0307

4.76

7.06

1.5

—

—

0.64

2.3

3.51

SC0309

4.76

8.66

1.5

—

—

0.64

2.3

5.11

SC0311^b

4.76

外导/内导

10.24

1.5

1.27

8.48

0.64

2.3

6.71

SC0313^b

4.76

外导/内导

11.84

1.5

1.27

10.06

0.64

2.3

8.31

SC0315^b

4.76

外导/内导

13.41

1.5

1.27

11.66

0.64

2.3

9.91

SC0317

4.76

内导

15.01

1.5

1.27

13.23

—

2.3

—

SC0319

4.76

16.59

1.5

1.27

14.83

—

2.3

—

SC0321

4.76

18.19

1.5

1.27

16.41

—

2.3

—

SC0323

4.76

19.76

1.5

1.27

18.01

—

2.3

—

SC0325

4.76

21.59

1.5

1.27

19.58

—

2.3

—

SC0327

4.76

22.94

1.5

1.27

21.18

—

2.3

—

SC0329

4.76

24.54

1.5

1.27

22.76

—

2.3

—

SC0331

4.76

26.11

1.5

1.27

24.36

—

2.3

—

注：1.链号由字母SC与表示链条节距和链条公称宽度的数字组成。节距p＝4.76mm的链条链号中0后面的第一位数字乘以1.5875mm(1/16in)为链条节距，最后一位或二位数乘以0.79375mm(1/32in)为齿形链的公称宽度。

2.节距p＝4.76mm齿形链条的链板厚度均为0.76mm，故链号中的宽度数值也就是链条宽度方向的链板数量。

3.M为链条最大宽度。

4.切槽刀的端头可以是圆弧形或矩形，d_g见表节距p＝4.76mm链轮的数表。
