链轮结构尺寸

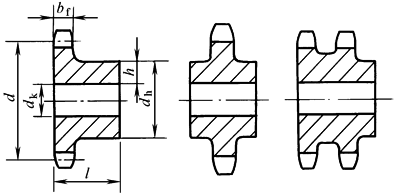

整

体

式

钢

制

小

链

轮

名   称

结构尺寸(参考)

轮毂厚度h

常数K：

轮毂长度l

l＝3.3h

l_min＝2.6h

轮毂直径d_h

d_h＝d_k+2h

d_hmax＜d_g，d_g见表链轮基本参数和主要尺寸

齿宽b_f

见表轴面齿廓尺寸

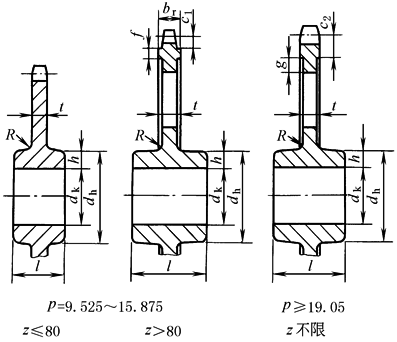

腹

板

式

单

排

铸

造

链

轮

名   称

结构尺寸(参考)

轮毂厚度h

轮毂长度l

l＝4h

轮毂直径d_h

d_h＝d_k+2h，d_hmax＜d_g，d_g见表链轮基本参数和主要尺寸

齿侧凸缘

宽度b_r

b_r＝0.625p+0.93b₁

b₁—— 内链节内宽，见表滚子链的基本参数与尺寸

轮缘部

分尺寸

c₂＝0.9p

f＝4+0.25p

g＝2t

圆角半径R

R＝0.04p

腹板厚度t

p/mm

9.525　15.875　25.4　38.1　50.8　76.2

12.7　19.05　31.75　44.45　63.5

t/mm

7.9　10.3　12.7　15.9　22.2　31.8

9.5　11.1　14.3　19.1　28.6

腹

板

式

多

排

铸

造

链

轮

名   称

结构尺寸(参考)

圆角半径R

R＝0.5t

轮毂长度l

l＝4h

腹板厚度t

p/mm

9.525　15.875　25.4　38.1　50.8　76.2

12.7　19.05　31.75　44.45　63.5

t/mm

9.5　11.1　14.3　19.1　25.4　38.1

10.3　12.7　15.9　22.2　31.8

其余结

构尺寸

见腹板式单排铸造链轮

注：轴孔偏差为H8。
