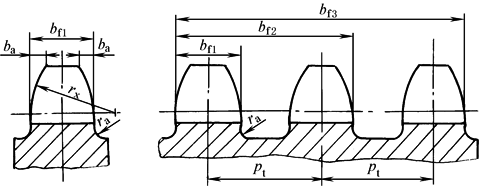

轴面齿廓尺寸(GB/T 1243—2006)　　　　　　　　　　　　　　　　　　mm

名称

计  算  公  式

说明

p≤12.7

p＞12.7

齿宽b_f1

单排

双排、三排

四排以上

0.93b₁

0.91b₁

0.88b₁

0.95b₁

0.93b₁

0.93b₁

当p＞12.7时，经制造厂同意，亦可使用p≤12.7时的齿宽。b₁见表滚子链的基本参数与尺寸

链轮齿总宽b_fn

b_fn＝(n-1)p_t+b_f1

n—— 排数

齿侧半径r_x

r_x公称＝p

齿侧倒角b_a

链号为081、083、084及085时，

b_a公称＝0.06p

其他链号时，b_a公称＝0.13p

齿侧凸缘(或排间槽)圆角半径r_a

r_a≈0.04p

注：齿宽b_fl的偏差为h14。
