张紧方法及安装要求 |
|||||||||
|
带传动的张紧方法 |
|||||||||
|
张紧方法 |
定 期 张 紧 |
自 动 张 紧 |
|||||||
|
简 图 及 应 用 |
改 变 轴 间 距 |
a用于水平或接近水平的传动 b用于垂直或接近垂直的传动 |

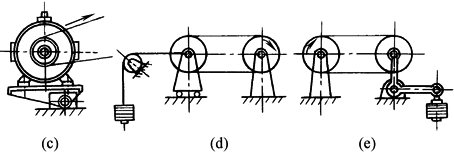

c是靠电机的自重或定子的反力矩张紧，多用于小功率传动。应使电机和带轮的转向有利于减轻配重或减小偏心距 d、e常用于带传动的试验装置 |
||||||
|
张
紧
轮 |
用于V带、同步带的固定中心距传动 张紧轮安装在带的松边内周上，其轮缘应与带轮相同，节圆直径dp≥(0.8～1)d1 d1—— 小带轮节圆直径 |
|
用于i大、a小的情况，但带的寿命低 应使a1≥d1+d2，α2≤120° a1——张紧轮与小带轮的轴间距 |
||||||
|
|
新型橡胶弹簧张紧器见表ZJD型带轮橡胶弹簧张紧器规格尺寸及性能参数、表ZJL型链轮橡胶弹簧张紧器的规格尺寸及性能参数 |
||||||||
|
改变带长 |
有接头的平带，定期将带截短，截去长度Δ L＝0.01L(L—带长) |
||||||||
|

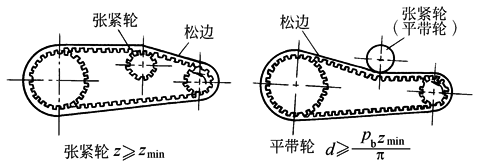

同步带 张紧轮 配置 |
|
||||||||
|
安装要求 |
|||||||||
|
1) 安装前应检查带是否配组，不配组的带、新带和旧带、普通V带和窄V带不能同组混装使用 2) 联组带在安装前必须检查各轮槽尺寸和槽距，对超过规定偏差的带轮应更换 3) 安装带时不得强行撬入，普通V带、基准宽度制窄V带应按表计算内容和步骤、有效宽度制窄V带应按表有效宽度制窄V带传动中心距调整范围、多楔带应按表中心距调整量、胶帆布平带(环形)应按表计算内容和步骤、同步带应按表中心距调整范围的有关规定范围将中心距离缩小，待带进入轮槽后，再进行张紧 4) 中心距的调整应使带的张紧适度，所需初张紧力可按下述方法控制 5) 传动装置中，各带轮轴线应相互平行，各带轮相对应的槽型对称平面应重合；V带误差不得超过20'，见右图，同步带其带轮的共面偏差见下表 6) 带传动装置应加防护罩，并应保证通风 |
|
||||||||
|
带轮共面偏差(GB/T11361—1989) |
|||||||||
|
|
宽度bs/mm |
≤25.4 |
38.1～50.8 |
≥76.2 |
|||||
|
tanθm |
|
|
|
||||||
