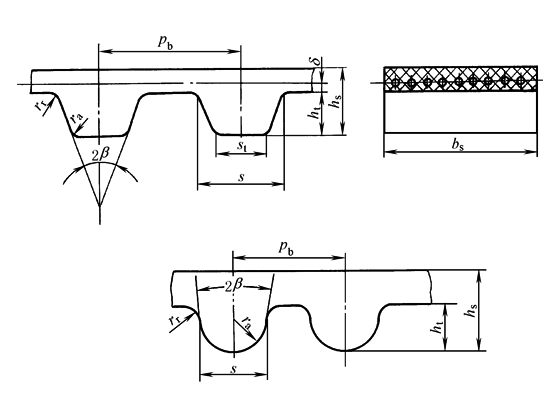

带的齿形与齿宽

周节制

模数制

特殊节距制

圆弧齿

mm　　

周节制(GB/T 11616

—1989)

型号

节距

p_b

齿形角

2β

/(°)

齿根厚

s

齿高

h_t

齿根圆

角半径

r_r

齿顶圆

角半径

r_a

带高

h_s

带          宽

b_s

MXL

2.032

40

1.14

0.51

0.13

1.14

公称尺寸

3.0

4.8

6.4

代 号

012

019

025

XXL

3.175

50

1.73

0.76

0.2

0.3

1.52

公称尺寸

3.0

4.8

6.4

代 号

012

019

025

XL

5.080

2.57

1.27

0.38

2.3

公称尺寸

6.4

7.9

9.5

代 号

025

031

037

L

9.525

40

4.65

1.91

0.51

3.60

公称尺寸

12.7

19.1

25.4

代 号

050

075

100

H

12.700

6.12

2.29

1.02

4.30

公称尺寸

19.1

25.4

38.1

50.8

76.2

代 号

075

100

150

200

300

XH

22.225

12.57

6.35

1.57

1.19

11.20

公称尺寸

50.8

76.2

101.6

代 号

200

300

400

XXH

31.750

19.05

9.53

2.29

1.52

15.7

公称尺寸

50.8

76.2

101.6

127

代 号

200

300

400

500

模数制

模数

m

节距

p_b

齿形角

2β

/(°)

齿根厚

S

齿高

h_t

齿根圆

角半径

r_r

齿顶圆

角半径

r_a

带高

h_s

齿顶厚

S_t

节顶距

δ

带宽

b_s

1

3.142

40

1.44

0.6

0.10

1.2

1

0.250

4、8、10

1.5

4.712

2.16

0.9

0.15

1.65

1.5

0.375

8、10、12、16、20

2

6.283

2.87

1.2

0.20

2.2

2

0.500

10、12、16、20、25、30

2.5

7.854

3.59

1.5

0.25

2.75

2.5

0.625

10、12、16、20、25、30、40

3

9.425

4.31

1.8

0.30

3.3

3

0.750

12、16、20、25、30、40、50

4

12.566

5.75

2.4

0.40

4.4

4

1.000

16、20、25、30、40、50、60

5

15.708

7.18

3.0

0.50

5.5

5

1.250

20、25、30、40、50、60、80

7

21.991

10.06

4.2

0.70

7.7

7

1.750

25、30、40、50、60、80、100

10

31.416

14.37

6.0

1.00

11.0

10

2.500

40、50、60、80、100、120

特殊

节距制

型号

节距

p_b

齿形角

2β

/(°)

齿根厚

S

齿高

h_t

齿根圆

角半径

r_r

齿顶圆

角半径

r_a

带高

h_s

齿顶厚

S_t

节顶距

δ

带宽

b_s

T2.5

2.5

40±2

1.5±0.05

0.7±0.05

0.2

1.3±0.15

1.0

0.3

4、6、10

T5

5

2.65±0.05

1.2±0.05

0.4

2.2±0.15

1.8

0.5

6、10、16、25

T10

10

5.30±0.1

2.5±0.1

0.6

4.5±0.3

3.5

1.0

16、25、32、50

T20

20

10.15±0.15

5.0±0.15

0.8

8.0±0.45

6.5

1.5

32、50、75、100

圆弧齿(JB/T 7512.1

—1994)

型号

节距

p_b

齿形角

2β

/(°)

齿根厚

S

齿高

h_t

齿根圆

角半径

r_r

齿顶圆

角半径

r_a

带高

h_s

带宽

b_s

3M

3

14

1.78

1.22

0.24～

0.30

0.87

2.40

公称

尺寸

6

9

15

代号

6

9

15

5M

5

3.05

2.06

0.40～

0.44

1.49

3.80

公称

尺寸

9

15

20

25

30

40

代号

9

15

20

25

30

40

8M

8

5.15

3.38

0.64～

0.76

2.46

6.00

公称

尺寸

20

25

30

40

50

60

70

85

代号

20

25

30

40

50

60

70

85

14M

14

9.40

6.02

1.20～

1.35

4.50

10.00

公称

尺寸

30

40

55

85

100

115

130

150

170

代号

30

40

55

85

100

115

130

150

170

20M

20

14

8.40

1.77～

2.01

6.50

13.20

公称

尺寸

70

85

100

115

130

150

170

230

290

340

代号

70

85

100

115

130

150

170

230

290

340

注：1.周节制同步带有单面齿、双面齿之分，双面齿同步带又分为对称齿(代号为DA型)、交错齿(代号为DB型)、见下图。

2.本表的h_s为单面齿的带高。
