计算内容和步骤

已知条件：①传递的功率；②小带轮和大带轮转速；③传动用途、载荷性质、原动机种类以及工作制度

计算项目

单位

公  式  及  数  据

说          明

设计功率P_d

kW

P_d＝K_A·P

K_A—— 工况系数，见表工况系数K_A

P——传递的功率，kW

带型

根据P_d和n₁由下图选取

n₁—— 小带轮转速，r/min

传动比i

若不考虑弹性滑动

d_p1＝d_e1+2δ_e

d_p2＝d_e2+2δ_e

n₂—— 大带轮转速，r/min

d_p1—— 小带轮节圆直径，mm

d_p2—— 大带轮节圆直径，mm

d_e1—— 小带轮有效直径，mm

d_e2—— 大带轮有效直径，mm

δ_e—— 有效线差，见表轮槽载面尺寸

小带轮有效直径d_e1

mm

由表轮槽载面尺寸和表有效直径d_e选取

为提高带的寿命，条件允许时，d_e1尽量取较大值

大带轮有效直径d_e2

mm

d_e2＝i(d_e1+2δ_e)-2δ_e

按表有效直径d_e选取

带速υ

m/s

若υ过高，则应取较小的d_p1或选用较小的多楔带型号

初定中心距a₀

mm

0.7(d_e1+d_e2)＜a₀＜2(d_e1+d_e2)

可根据结构要求定

带的有效长度L_e0

mm

按表带的有效长度L_e及极限偏差选取相近的L_e值

实际中心距a

mm

为了安装方便以及补偿带的张紧力，中心距内、外侧调整量，见表中心距调整量

小带轮包角α₁

一般α₁≥120°，如α₁较小，应增大a或采用张紧轮

带每楔所传递的基本额定功率P₁

kW

根据带型、d_e1和n₁由表PJ型多楔带每楔传递的额定功率、表PL型多楔带每楔传递的额定功率和表PM型多楔带每楔传递的额定功率选取

特定条件：i＝1，α₁＝α₂＝180°

特定有效长度，平稳载荷

i≠1时，带每楔所传递的基本额定功率增量Δ P₁

kW

根据带型、n₁和i由表PJ型多楔带每楔传递的额定功率、表PL型多楔带每楔传递的额定功率和表PM型多楔带每楔传递的额定功率选取

带的楔数z

z按表带的截面尺寸取整数

K_α—— 包角修正系数，见表包角修正系数K_α

K_L—— 带长修正系数，见表带长修正系数K_L

有效圆周力F_t

N

带的紧边拉力F₁

N

K_r——带与带轮的楔合系数，见表带与带轮的楔合系数K_r

带的松边拉力F₂

N

F₂＝F₁-F_t

作用在轴上的力F_r

N

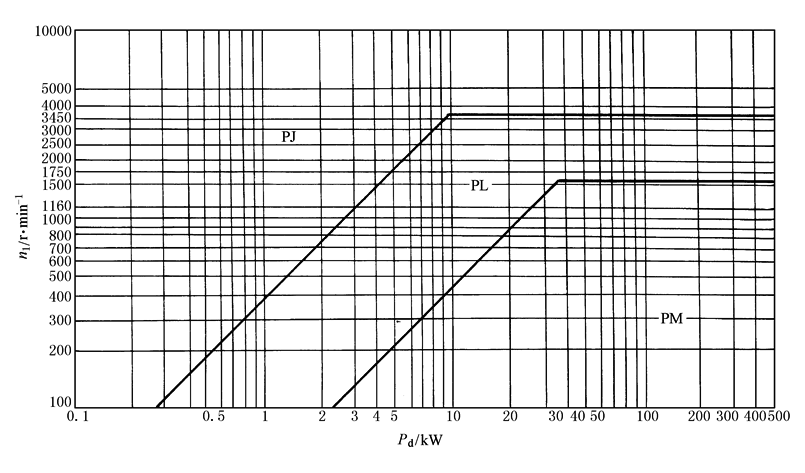

多楔带选型图
