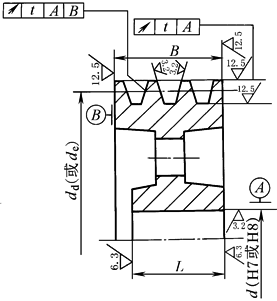

带轮的圆跳动公差t　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

普通V带轮(GB/T 10412—2002)

d_d或d_e

d_d或d_e

d_d或d_e

≥20~100

≥106~160

≥170~250

0.2

0.3

0.4

≥265~400

≥425~630

≥670~1000

0.5

0.6

0.8

≥1060~1600

≥1800~2500

1.0

1.2

基准宽度制窄V带轮(GB/T 10412—2002)

63~100

106~160

170~250

0.2

0.3

0.4

265~400

450~630

710~1000

0.5

0.6

0.8

1120~1600

1800~2000

1

1.2

有效宽度制窄V带轮(GB/T 10413—2002)

d_e

径向圆

跳动t₁

轴向圆

跳动t₂

d_e

径向圆

跳动t₁

轴向圆

跳动t₂

d_e≤125

0.2

0.3

1000＜d_e≤1250

0.8

1

125＜d_e≤315

0.3

0.4

1250＜d_e≤1600

1

1.2

315＜d_e≤710

0.4

0.6

1600＜d_e≤2500

1.2

1.2

710＜d_e≤1000

0.6

0.8

注：轴向圆跳动的测量位置见表轮槽截面尺寸图中的Δ_e处。
