跳动和位置公差(GB/T 17587.3—1998)

序号

简          图

检验项目

允          差

检验

工具

检验说明

参照GB/T 10931.1的有关条文

E5

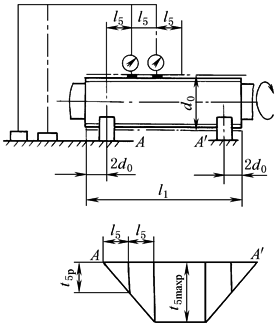

每l₅长度处滚珠丝杠外径的径向跳动t₅，用以确定相对于AA' 的直线度

定位或传动滚珠丝杠副

指示器、等高双V形铁

置滚珠丝杠于AA' 处两相同的V形铁上。调整指示器，使其测头在距离l₅处垂直触及圆柱表面。缓缓转动丝杠，记下指示器读数变化。在规定的测量间隔重复检验

注：1．经商定允许将滚珠丝杠顶在中心孔上测量。此时l₁应为丝杠总长

2．如果l₁＜2l₅，可在l₁/2处测量

公称直径

d₀

/mm

l₅

/mm

标准公差等级

1

2

3

4

5

7

10

l₅长度上的t_5p/μm

≥6~12

80

20

22

25

28

32

40

80

＞12~25

160

＞25~50

315

＞50~100

630

＞100~200

1250

长径比l₁/d₀

l₁≥4l₅长度上的t_5maxp/μm

≤40

40

45

50

57

64

80

160

＞40~60

60

67

75

85

96

120

240

＞60~80

100

112

125

142

160

200

400

＞80~100

160

180

200

225

256

320

460

E6

每l长度处支承轴颈相对于AA' 的径向跳动，当l₆≤l时为t₆，当l₆＞l时其有效值为

定位或传动滚珠丝杠副

指示器、等高双V形铁

置滚珠丝杠于AA' 处V形铁上。在距离l₆处使指示器测头垂直触及圆柱表面。缓缓转动丝杠，记下指示器读数变化

注：经商定允许将丝杠顶在中心孔上测量(此时l₆应为测量点至轴端的距离)

公称直径

d₀

/mm

l

/mm

标准公差等级

1

2

3

4

5

7

10

l长度上的t_6p/μm

≥6~20

80

10

11

12

16

20

40

63

＞20~50

125

12

14

16

20

25

50

80

＞50~125

200

16

18

20

26

32

63

100

＞125~200

315

—

—

25

32

40

80

125

E7

轴颈相对于支承轴颈的径向跳动，当l₇≤l时为t₇，当l₇＞l时其有效值为

定位或传动滚珠丝杠副

指示器、等高双V形铁

置滚珠丝杠于AA' 处V形铁上。在距离l₇处使指示器测头垂直触及圆柱表面。缓缓转动丝杠，记下指示器读数变化

注：经商定允许将丝杠顶在中心孔上测量

公称直径

d₀

/mm

l

/mm

标准公差等级

1

2

3

4

5

7

10

l长度上的t_7p/μm

≥6~20

80

5

6

6

7

8

12

16

＞20~50

125

6

7

8

9

10

16

20

＞50~125

200

8

9

10

11

12

20

25

＞125~200

315

—

—

12

14

16

25

32

E8

支承轴颈肩面对AA' 的端面跳动t₈

定位或传动滚珠丝杠副

指示器、等高双V形铁

置滚珠丝杠于AA' 处V形铁上。防止丝杠轴向移动(可将钢珠置于滚珠丝杠中心孔和固定面间)。使指示器测头垂直触及轴颈端面和圆柱表面相应的直径处。转动滚珠丝杠并记下指示器读数

注：经商定允许将丝杠顶在中心孔上测量

公称直径

d₀

/mm

标准公差等级

1

2

3

4

5

7

10

t_8p/μm

≥6~63

＞63~125

＞125~200

3

4

—

4

5

6

4

5

6

5

6

7

5

6

8

6

8

10

10

12

16

E9

滚珠螺母安装端面对AA' 的端面跳动t₉(仅用于有预加载荷的滚珠螺母)

定位或传动滚珠丝杠副

指示器、等高双V形铁

将有预加载荷的滚珠丝杠副置于AA' 处V形铁上。防止丝杠轴向移动(可将钢珠置于丝杠轴中心孔和固定面之间)。使指示器测头垂直触及螺母检验直径D₄外缘处的安装端面。螺母不转动，缓慢地转动丝杠并记下指示器读数

螺母安装端

面直径D₄

/mm

标准公差等级

1

2

3

4

5

7

10

t_9p/μm

≥16~32

＞32~63

＞63~125

＞125~250

＞250~500

10

12

16

20

—

11

14

18

22

—

12

16

20

25

32

14

18

22

28

36

16

20

25

32

40

20

25

32

40

50

—

—

—

—

—

E10

滚珠螺母安装直径对AA' 的径向跳动t₁₀(仅用于有预加载荷和旋转的滚珠螺母)

定位或传动滚珠丝杠副

指示器、等高双V形铁

将有预加载荷的滚珠丝杠副置于AA' 处V形铁上。使指示器测头垂直触及滚珠螺母安装直径D₁的圆柱表面。固定滚珠丝杠缓缓转动滚珠螺母，记下指示器读数

滚珠螺母

外径D₁

/mm

标准公差等级

1

2

3

4

5

7

10

t_10p/μm

≥16~32

＞32~63

＞63~125

＞125~250

＞250~500

10

12

16

20

—

11

14

18

22

—

12

16

20

25

32

14

18

22

28

36

16

20

25

32

40

20

25

32

40

50

—

—

—

—

—

E11

矩形滚珠螺母对AA' 的平行度t₁₁(仅用于有预加载荷的滚珠螺母)

定位或传动滚珠丝杠副

指示器、等高双V形铁

将有预加载荷的滚珠丝杠副置于AA' 处V形铁上。使指示器测头垂直触及被测表面，沿规定的检查长度l上检测。记下指示器读数

标准公差等级

1

2

3

4

5

7

10

100mm长度上t_11p/μm

16

18

20

22

25

32

—
