计算选型
|
S形发条弹簧计算示例 |
||
|
设计手表用S形发条。已知R＝5.28mm，要求其工作转数ng＞7圈，最大输出力矩Tsmax＝8.82N·mm，材料为19-9Mo，放松4圈后力矩变动率B≤0.2 |
||
|
项目 |
单位 |
公式及数据 |
|
发条厚度h |
mm |
外端选用V形固定，由表S形发条弹簧计算公式中表2查得Kσp＝2800MPa，选用b＝1.3mm
从表S形发条弹簧计算公式中表2可以看出，h在选用Kσp的厚度范围内，故Kσp选用合适 |
|
发条轴半径r |
mm |
r＝mh，选m＝11.5 r＝mh＝11.5×0.12＝1.38≈1.4 |
|
发条最大转数nmax |
圈 |

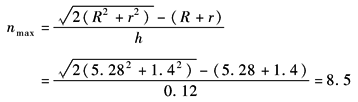

采用标准带盒发条，其最大工作转数nmax
|
|
实际工作转数ng |
圈 |
|
|
发条工作长度Lg |
mm |
|
|
力矩变动率校验B |
|
其值略大于要求值，可将Lg略加大解决，以B＝0.2代入，求得Lg＝355 |
|
根据修正后的Lg校验工作转数ng |
圈 |
此时已是非标准带盒发条
|
|
发条弹簧内端退火部分长度Ln 发条弹簧外端退火部分长度Lw |
mm |
|
|
发条总长度L |
mm |
|
