开槽碟形弹簧计算示例 |
||
|
原始 条件 |
D＝152mm，Dm＝132mm，d＝76mm，t＝2mm，L0＝12.7mm，L＝10.7mm，b1＝9mm，Z＝12 材料：60Si2MnA，开槽形状：径向梯形 |
|
|
确 定 主 要 比 值 与 尺 寸 ， 系 数 |
d/D |
d/D＝76/152＝0.5 |
|
Dm/d |
Dm/d＝132/76＝1.73 |
|
|
Dm/D |
Dm/D＝132/152＝0.867 |
|
|
D/Dm |
D/Dm＝152/132＝1.154 |
|
|
|
|
|
|
|
|
|
|
H |
|
|
|
H/t |
H/t＝2.84/2＝1.42 |
|
|
b2 |
b2＝(Dm/d)b1＝1.73×9≈15mm |
|
|
b1/b2 |
b1/b2＝9/15＝0.6 |
|
|
K1 |
从表开槽碟形弹簧的计算公式中表2与表3查得： |
|
|
K2 |
K1＝16.8，K2＝17.3，K3＝1.024，C＝1.12 |
|
|
K3 C |
|
|
|
不 同 变 形 量 时 的 载 荷 |
PH |
确定封闭环在压到水平位置时的载荷
用类似方法可确定在不同变形量f1时的载荷 |
|
P0.25H |
f1＝0.25H＝0.71mm，P0.25H＝590N |
|
|
P0.5H |
f1＝0.5H＝1.42mm，P0.5H＝896N |
|
|
P0.75H |
f1＝0.75H＝2.13mm，P0.75H＝1004N |
|
|
不 同 载 荷 时 的 舌 片 变 形 |
f2 |
根据公式
故 P＝590N f2＝0.17mm P＝896N f2＝0.26mm P＝1004N f2＝0.29mm P＝1018N f2＝0.295mm |
|
不同 载荷 下的 各总 变形 量 |
f |
∵ f＝3.75f1+f2 ∴ P＝590N，f2＝0.17mm，3.75f1＝2.6mm，f＝2.8mm P＝896N，f2＝0.26mm，3.75f1＝5.3mm，f＝5.6mm P＝1004N，f2＝0.29mm，3.75f1＝8.0mm，f＝8.3mm P＝1018N，f2＝0.295mm，3.75f1＝10.6mm，f＝11mm |
|
应 力 校 核 |
σ |
封闭环部分在水平位置时(f1＝H＝2.84mm)的应力
这一应力虽然较大，但仍可以采用 |
|
特 性 曲 线 |
|

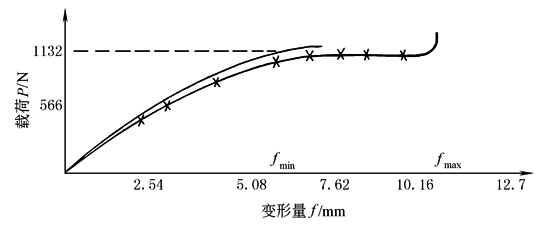

开槽碟形弹簧的载荷—变形特性曲线
|
