开槽碟形弹簧的计算公式

表1

项目

单位

公式及数据

计算载荷P

N

式中　E——弹性模量，MPa；

μ——泊松比，μ＝0.3；

K₁可按D/D_m从表3查得

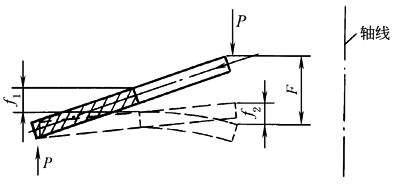

变形量f

mm

式中　f₁——封闭环部分在直径D_m处的变形量，mm；

f₂——舌片的变形量，mm

式中　C——系数，可根据b₁/b₂值从表2查得

应力σ

MPa

式中　K₂——系数

K₃——系数

表2　　　　　　　　　　　　　　　　　　　　系数C值

b₁/b₂

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

1.0

C

1.31

1.25

1.20

1.16

1.12

1.08

1.05

1.03

1.0

表3　　　　　　　　　　　　　　　　　　系数K₁、K₂、K₃值

D/D_m

K₁

K₂

K₃

D/D_m

K₁

K₂

K₃

1.10

24.2

24.2

1.016

1.40

8.63

9.80

1.050

1.15

17.2

17.6

1.023

1.45

8.08

9.35

1.061

1.20

13.7

14.4

1.030

1.50

7.64

9.00

1.066

1.25

11.6

12.5

1.037

1.55

7.29

8.75

1.072

1.30

10.3

11.3

1.044

1.60

7.00

8.53

1.078

1.35

9.35

10.4

1.044
