单片碟形弹簧的计算公式

项 目

单位

公   式   及   数   据

碟形弹簧载荷P

N

当f＝h₀，即碟形弹簧压平时，上式简化为

式中　P—— 单个弹簧的载荷，N

P_c—— 压平时的碟形弹簧载荷计算值，N

t—— 碟簧厚度，mm

D—— 碟簧弹簧外径，mm

f—— 单片碟形弹簧的变形量，mm

h₀—— 碟形弹簧压平时变形量的计算值，mm

E—— 弹性模量，MPa

μ—— 泊松比

K₁、K₄—— 见本表

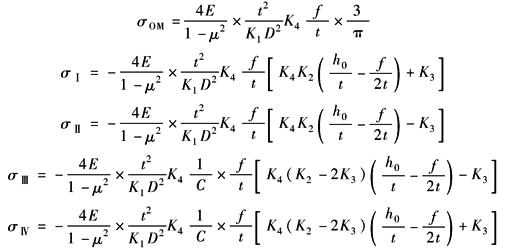

计算应力σ_OM、σ_Ⅰ，σ_Ⅱ，σ_Ⅲ，σ_Ⅳ

MPa

计算应力为正值时是拉应力，负值为压应力

式中　　　　　　　　　C—— 外径和内径的比值，

σ_OM、σ_Ⅰ，σ_Ⅱ，σ_Ⅲ，σ_Ⅳ—— OM、Ⅰ、Ⅱ、Ⅲ、Ⅳ点的应力

K₂、K₃—— 见本表

碟形弹簧刚度P'

N/mm

碟形弹簧变形能U

N·mm

计算系数K₁、K₂、K₃、K₄

其中

计算系数K₁、K₂、K₃的值也可根据从下表中查取

对于无支承面弹簧　K₄＝1

对于有支承面弹簧，K₄按本表中K₄的计算公式计算。为了使上面公式能适用于有支承面的碟簧，需将其厚度的计算值按右表减薄，然后以减薄的厚度t' 代替t 和以h'₀＝H'₀-t 代替h₀

有支承面碟簧厚度减薄量
