碟形弹簧应用实例

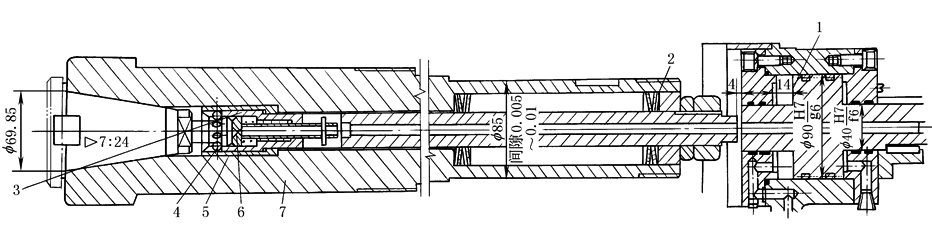

图1为JCS-013型自动换刀数控卧式镗铣床主轴箱利用碟簧夹紧刀具的结构。图示位置为刀具夹紧状态，此时活塞1在右端，碟簧2以10000N使拉杆3向右移动，通过钢球4夹紧刀柄。活塞1向左移动，并推动拉杆3也向左移动，使钢球4在导套5大直径处时，喷头6将刀具顶松，刀具即被取走。同时压缩空气经活塞1和拉杆3的中心孔从喷头6喷出清洁主轴7锥孔及刀柄，活塞1向右移，碟簧2又重新夹紧刀柄

图1  镗铣床上刀具夹紧机构上用的碟簧(复合方式)

图2为旅游架空索道上的双人吊椅，其上抱索器3是吊椅上的关键部件，要求抱索器对钢绳有足够的夹紧力，使其与钢绳形成的摩擦力能防止吊椅在钢绳上滑动，即使钢绳与悬垂的吊椅成45°角度时，也有足够的防滑安全系数

图3为图2中的抱索器3。从图3可以看出，要保持抱索器安全可靠，除内、外卡(图中件2、1)外，碟形弹簧3也是很重要的零件。一方面要求碟形弹簧提供足够的压紧力，另一方面要求弹性稳定耐久，簧片不易损坏

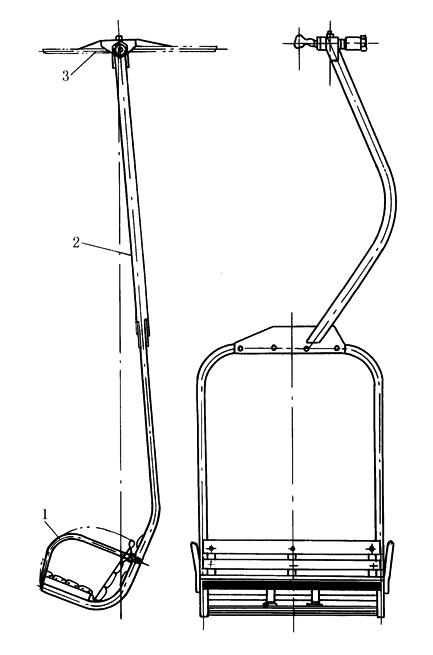

图2  双人吊椅

1—座椅；2—吊架杆；3—抱索器

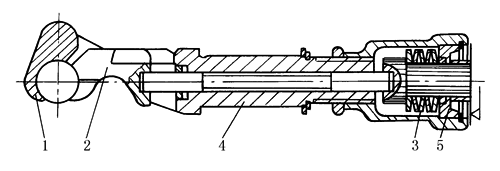

图3  双人吊椅抱索器

1—外抱卡；2—内抱卡；3—碟形弹簧；4—与吊架杆相连的套筒(此套筒与外抱卡1是同一整体)；5—螺母
