16MPa JPQ系列递进分配器(JB/T 8464—1996)

每个出油口按步进顺序定量输油，出油口数按分配器组合片数的不同而不同，有不同的出油量。适用于黏度不小于68mm²/s的润滑油或锥入度(25℃，150g)不小于220/10mm的润滑脂，工作环境温度-20~80℃。

表1　　　　　　　　　　　　　　　　　　　　　　　　JPQ系列递进分配器基本参数

型号

公称压力

/MPa

每循环每出油口

额定给油量/mL

启动压力

/MPa

组合片数

给油口数

JPQ1型、JPQ2型分配器在系统中串联使用

JPQ3型、JPQ4型分配器在系统中并联使用，根据需要可以安装超压指示器

JPQ4型在组合时需有一片控制片，此片无给油口

×JPQ1-K×

16(K)

0.07，0.1，0.2，0.3

3~12

6~24

×JPQ2-K×

0.5，1.2，2.0

×JPQ3-K×

0.07，0.1，0.2，0.3

×JPQ4-K×

0.5，1.2，2.0

≤1

4~8

6~14

注：1．同种型式额定给油量不同的单片混合组合或多个出油口合并给油，订货时须另行说明。

2．生产厂有南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，四川川润股份有限公司，上海润滑设备厂，温州市龙湾润滑液压设备厂，启东中冶润滑设备有限公司。

表2　　　　　　　　　　　　　　　　　　　　　　　　　　分配器型式与尺寸

型号

外形图

尺寸

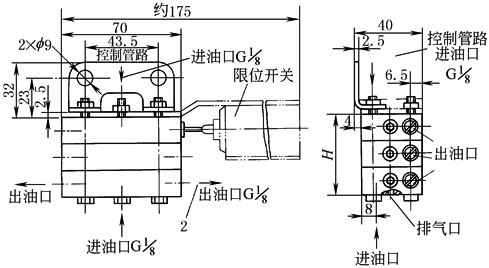

JPQ1型(无控制管)、JPQ3型

出油口数

6

8

10

12

14

片数

3

4

5

6

7

H/mm

48

64

80

96

112

质量/kg

0.91

1.2

1.5

1.7

2.0

出油口数

16

18

20

22

24

片数

8

9

10

11

12

H/mm

128

144

160

176

192

质量/kg

2.3

2.5

2.8

3.1

3.3

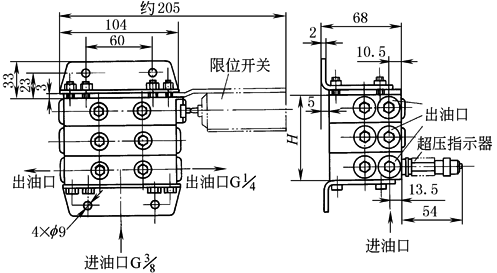

JPQ2型

出油口数

6

8

10

12

14

片数

3

4

5

6

7

H/mm

75

100

125

150

175

质量/kg

3.5

4.5

5.5

6.5

7.5

出油口数

16

18

20

22

24

片数

8

9

10

11

12

H/mm

200

225

250

275

300

质量/kg

8.5

9.5

10.5

11.5

12.5

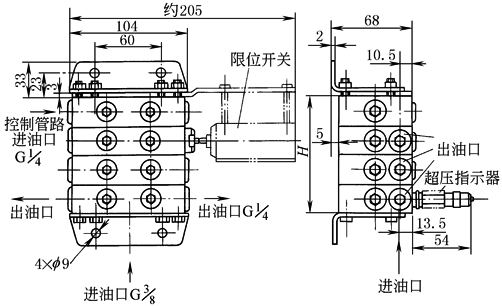

JPQ4型

出油口数

8

10

12

14

16

片数

4

5

6

7

8

H/mm

100

125

150

175

200

质量/kg

4.5

5.5

6.5

7.5

8.5

标记示例：公称压力16MPa，6个出油口，每出油口每一循环额定给油量为2mL的JPQ2型递进分配器，标记为

6JPQ2-K2　分配器　JB/T 8464—1996
