20MPa DSPQ系列及SSPQ系列双线分配器(JB/ZQ 4560—2006)

表1

型号

公称压力

/MPa

动作压力

/MPa

出油口数

/个

每口每循环给油量

/mL

损失量

/mL

调整螺钉

每转一圈

的调整量

/mL

质量

/kg

适用介质

系列

最大

最小

1DSPQ-L1

20(L)

≤1.5

1

1

1.2

0.2

0.06

0.17

0.8

锥入度

(25℃，150g)

265~385/

10mm的

润滑脂

2DSPQ-L1

2

1.4

3DSPQ-L1

3

1.8

4DSPQ-L1

4

2.3

1DSPQ-L2

1

2

2.5

0.6

0.10

0.20

1

2DSPQ-L2

2

1.9

3DSPQ-L2

3

2.7

4DSPQ-L2

4

3.2

1DSPQ-L3

≤1.2

1

3

5.0

1.2

0.15

1.4

2DSPQ-L3

2

2.4

3DSPQ-L3

3

3.5

4DSPQ-L3

4

4.6

1DSPQ-L4

1

4

14.0

3.0

0.68

2.4

2DSPQ-L4

2

4.2

2SSPQ-L1

≤1.8

2

1

0.6

0.15

0.17

0.04

0.5

4SSPQ-L1

4

0.8

6SSPQ-L1

6

1.1

8SSPQ-L1

8

1.4

2SSPQ-L2

≤1.5

2

2

1.2

0.2

0.20

(损失量是指推动导向活塞需要的流量)

0.06

4SSPQ-L2

4

2.4

6SSPQ-L2

6

3.4

8SSPQ-L2

8

4.4

2SSPQ-L3

2

3

2.5

0.6

0.10

1.4

4SSPQ-L3

4

2.4

6SSPQ-L3

6

3.4

8SSPQ-L3

8

4.4

2SSPQ-L4

≤1.2

2

4

5.0

1.2

0.15

1.4

4SSPQ-L4

4

2.4

6SSPQ-L4

6

3.4

8SSPQ-L4

8

4.4

注：生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，四川川润股份有限公司，上海润滑设备厂，太原矿山机器润滑液压设备有限公司，太原宝太润液设备有限公司，温州市龙湾润滑设备厂，太原市兴科机电研究所，启东中冶润滑设备有限公司。

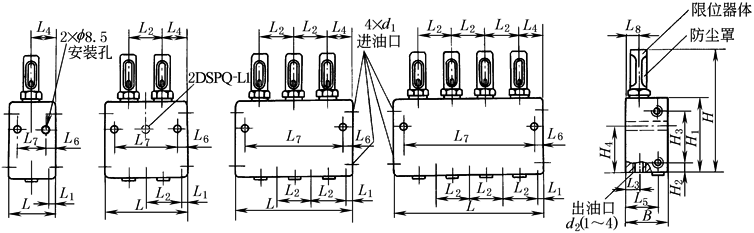

表2　　　　　　　　　　　　　　20MPa DSPQ系列双线分配器(JB/ZQ 4560—2006)的型式与尺寸

标记示例：公称压力20MPa，4个出油口，每口每循环给油量(最大)2.5mL的单向出油的双线分配器，标记为

4DSPQ-L2.5　分配器　JB/ZQ 4560—2006

mm

型号

L

B

H

L₁

L₂

L₃

L₄

L₅

L₆

L₇

L₈

H₁

H₂

H₃

H₄

d₁

d₂

1DSPQ-L1

44

38

104

8

29

11

22.5

27

10

24

11

64

11

42

39

R_c3/8

R_c1/4

2DSPQ-L1

73

—

—

41

3DSPQ-L1

102

10

82

4DSPQ-L1

131

111

1DSPQ-L2

50

40

125

9.5

31

25

29

30

76

54

48

2DSPQ-L2

81

61

3DSPQ-L2

112

92

4DSPQ-L2

143

123

1DSPQ-L3

53

45

138

37

14

28

34

33

14

83

13

57

53

2DSPQ-L3

90

70

3DSPQ-L3

127

10

107

4DSPQ-L3

164

144

1DSPQ-L4

62

57

149

46

29

33

45

42

20

89

16

56

2DSPQ-L4

108

88

注：1．DSPQ 型单向出油的双线分配器，只在下面有出油口，活塞正向、反向排油时都由下出油口供送润滑脂。

2．生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，四川川润股份有限公司，太原市兴科机电研究所，太原宝太润液设备有限公司。

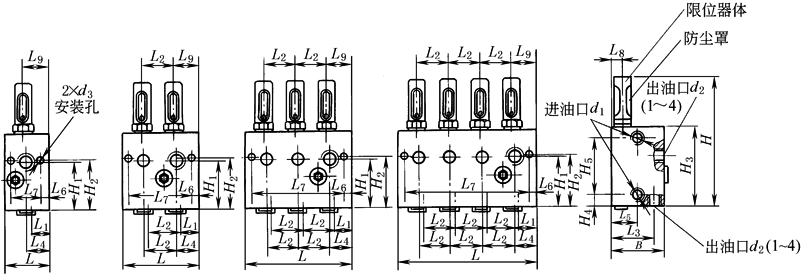

表3　　　　　　　　　　　　　　20MPa SSPQ 型双线分配器(JB/ZQ 4560—2006)的型式与尺寸

标记示例：公称压力20MPa，4个出油口，每口每循环给油量(最大)2.5mL的双向出油的双线分配器，标记为

4SSPQ-L2.5　分配器JB/ZQ 4560—2006

mm

型号

L

B

H

L₁

L₂

L₃

L₄

L₅

L₆

L₇

L₈

L₉

H₁

H₂

H₃

H₄

H₅

d₁

d₂

d₃

2SSPQ-L1

36

40

81

18

17

32.5

18

21

6

24

8

18

33

34

54

8.5

37

R_c¹/4

R_c¹/6

7

4SSPQ-L1

53

41

6SSPQ-L1

70

58

8SSPQ-L1

87

75

2SSPQ-L2

44

54

120

32

44

22

27

7

30

12

24

47

52

79

11

57

R_c³/8

R_c¹/4

9

4SSPQ-L2

76

62

6SSPQ-L2

108

94

8SSPQ-L2

140

126

2SSPQ-L3

44

127

30

4SSPQ-L3

76

62

6SSPQ-L3

108

94

8SSPQ-L3

140

126

2SSPQ-L4

44

137

30

4SSPQ-L4

76

62

6SSPQ-L4

108

94

8SSPQ-L4

140

126

注：SSPQ 型双向出油的双线分配器，在正面和下面都有出油口，活塞正向、反向排油时，正面出油口和下面出油口交替供送润滑脂。
