人字齿轮油泵装置(JB/ZQ 4588—2006)

本装置的吸入高度均为750mm；容积效率均不小于90%

适用于黏度为32~460mm²/s 的润滑油或液压油

标记示例：公称流量125L/min的人字齿轮油泵装置，标记为

RBZ-125  齿轮油泵装置  JB/ZQ 4588—2006

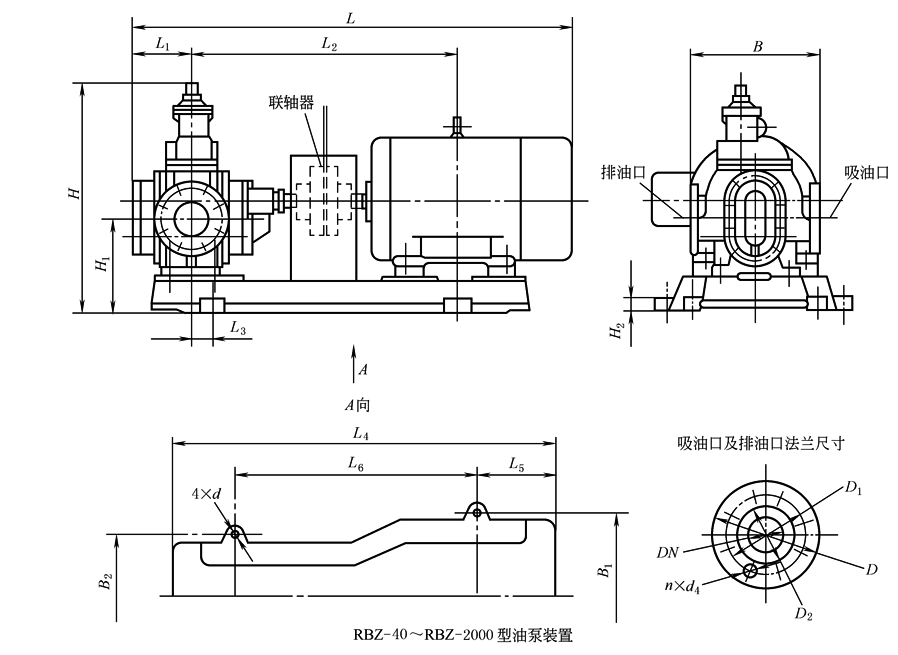

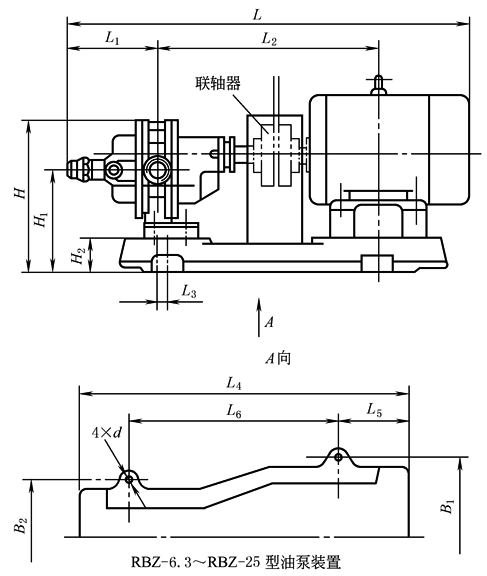

表1　　　　　　　　　　　　　　　　　　　　　　RBZ型人字齿轮油泵装置性能与尺寸

型号

公称

压力

/MPa

电动机

公称流量

/L·min^-1

质量

/kg

尺寸/mm

型号

功率

/kW

L

B

H

L₁

L₂

L₃

L₄

L₅

L₆

B₁

B₂

H₁

H₂

d

RBZ-6.3

0.63

(D)*

Y90S-6

0.75

6.3

77.2

580

95

170

120

304

4

489

130

300

250

180

115

14

11

RBZ-10

10

RBZ-16

Y90L-6

1.1

16

62.5

660

110

212

140

354

560

350

140

18

12

RBZ-25

25

RBZ-40

Y112M-6

2.2

40

95.5

695

182

372

82

420

13

635

155

400

305

210

162

27

14

RBZ-63

63

RBZ-100

Y132M1-6

5.5

100

118

832

208

425

86

488

18

770

200

470

350

230

180

RBZ-125

125

RBZ-160

Y132M2-6

7.5

160

128

985

256

496

113

595

20

860

277

575

400

250

212

30

RBZ-200

200

RBZ-250

Y160M-6

11

250

140

1134

340

590

140

694

1002

208

674

395

310

229

18

RBZ-315

Y160L-6

315

206

1152

591

150

707

7

1075

270

700

420

RBZ-400

Y180L6

15

400

285

1246

660

162

745

5

1060

210

740

425

273

35

RBZ-500

500

RBZ-630

Y200L₁-6

18.5

630

342

1298

360

741

180

789

18

1180

250

780

500

350

285

RBZ-800

Y200L₂-6

22

800

388

1344

380

198

826

6

1150

215

820

390

290

40

RBZ-1000

Y225M-6

30

1000

542

1510

785

214

896

1305

300

890

295

RBZ-1250

Y250M-6

37

1250

634

1595

410

805

934

4

1375

930

323

22

RBZ-1600

Y280S-8

45

1600

1215

1884

450

883

272

1101.5

10

1642

346

1092

660

540

333

45

RBZ-2000

Y315S-8

55

2000

1368

2025

480

918

1152

4

1666

355

1148

730

570

368

型号

d₂

d₃

型号

d₁　d₂

RBZ-6.3

G¹/2

G¹/2

RBZ-40

RBZ-160

RBZ-400

RBZ-1000

法兰连接时，吸油口和排油口尺寸见表2

RBZ-10

RBZ-63

RBZ-200

RBZ-500

RBZ-1250

RBZ-16

G³/4

G³/4

RBZ-100

RBZ-250

RBZ-630

RBZ-1600

法兰连接时，吸油口和排油口尺寸见表2

RBZ-25

RBZ-125

RBZ-315

RBZ-800

RBZ-2000

注：1．(D)*为压力等级代号。

2．生产厂有太原矿山机器润滑液压设备有限公司，太原宝太润液设备有限公司，温州市龙湾润滑液压设备厂，四川川润股份有限公司，启东中冶润滑设备有限公司。

表2　　　　　　　　　　　　RBZ(RCB)40~RBZ(RCB)2000型人字齿轮油泵装置(人字齿轮油泵)吸油口、排油口尺寸　　　　　　　　　mm

名称

尺寸

油泵型号

RCB-40

RCB-63

RCB-100

RCB-125

RCB-160

RCB-200

RCB-250

RCB-315

RCB-400

RCB-500

RCB-630

RCB-800

RCB-1000

RCB-1250

RCB-1600

RCB-2000

泵装置型号

RBZ-40

RBZ-63

RBZ-100

RBZ-125

RBZ-160

RBZ-200

RBZ-250

RBZ-315

RBZ-400

RBZ-500

RBZ-630

RBZ-800

RBZ-1000

RBZ-1250

RBZ-1600

RBZ-2000

排

油

口

DN

32

50

65

80

100

125

150

200

D

140

165

185

200

220

250

285

340

D₁

100

125

145

160

180

210

240

295

D₂

78

100

120

135

155

185

210

265

n

4

4

4

4

8

8

8

8

d₄

18

18

18

18

18

18

23

23

吸

油

口

DN

40

65

80

100

125

150

200

250

D

150

185

200

220

250

285

340

395

D₁

110

145

160

180

210

240

295

350

D₂

85

120

135

155

185

210

265

320

n

4

4

4

8

8

8

8

12

d₄

18

18

18

18

18

23

23

23

注：1．连接法兰按JB/T 81—1994凸面板式平焊钢制管法兰(PN＝1MPa)的规定。

2．RCB为人字齿轮油泵；RBZ为人字齿轮油泵装置。
