卧式齿轮油泵装置(JB/ZQ 4590—2006)

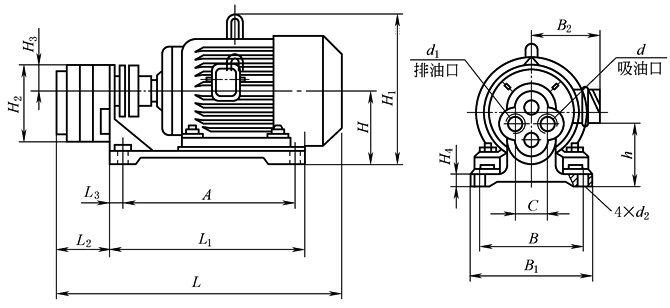

外

形

图

标记示例：

公称流量125L/min的卧式齿轮油泵装置，标记为

WBZ2-125  齿轮油泵装置JB/ZQ 4590—2006

适用于黏度值32~460mm²/s 的润滑油或液压油，温度50℃±5℃

参

数

、

外

形

尺

寸

/mm

型号

公称压力

/MPa

齿轮油泵

电动机

质量

/kg

型号

公称流量

/L·min^-1

吸入高度

/mm

型号

功率

/kW

转速

/r·min^-1

WBZ2-16

0.63

CB-B16

16

500

Y90S-4

1.1

1450

55

WBZ2-25

CB-B25

25

56

WBZ2-40

CB-B40

40

Y100L1-4

2.2

1420

80

WBZ2-63

CB-B63

63

100

WBZ2-100

CB-B100

100

Y112M-4

4

1440

118

WBZ2-125

CB-B125

125

146

型号

L

≈

L₁

L₂

L₃

A

B

B₁

B₂

≈

C

H

H₁

≈

H₂

H₃

H₄

h

d

d₁

d₂

WBZ2-16

448

360

76

27

310

160

220

155

50

130

230

128

43

30

109

G³/4

G³/4

15

WBZ2-25

456

84

180

142

287

WBZ2-40

514

406

92

25

360

215

250

190

55

162

315

152

50

116

G1

G³/4

15

WBZ2-63

546

433

104

387

244

290

210

172

345

136

WBZ2-100

660

485

119

27

433

250

300

65

200

383

185

60

40

140

G1¹/4

G1

19

WBZ2-125

702

500

126

448

280

330

168

注：生产厂有太原矿山机器润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，启东润滑设备有限公司，启东江海液压润滑设备厂，四川川润股份有限公司，太原宝太润液设备有限公司，启东中冶润滑设备有限公司。
