焊缝符号的标注

符号及位置

示　 意　 图

指引线

(箭头线)

指引线一般由带箭头的指引线(简称箭头线)和两条基准线(一条为实线，另一条为虚线)两部分组成。基准线的虚线可以画在基准线的实线下侧或上侧。基准线一般与图样的底边相平行，特殊时也可与底边垂直

基准线

(实线或虚线)

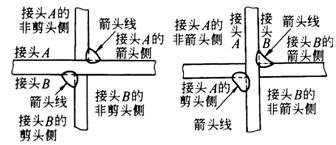

箭头线相对接

头的位置

单角焊缝的T形接头

双角焊缝十字接头

箭头线的位置

一般情况

标注V、Y、J形焊缝时，箭头线应指向带有坡口一侧

基

本

符

号

相

对

基

准

线

的

位

置

焊缝在接头的箭头侧，基本符号标在基准线的实线侧

焊缝在接头的非箭头侧，基本符号标在基准线的虚线侧

对称焊缝及双面焊缝，可不加虚线
