冷挤压件结构要素

杯形反挤压件内孔

纯铝

紫铜

铜合金

钢

长径比L₁/d₁

≤7

≤5

≤3

≤2.5

底厚和壁厚比h/t

＞0.5

铜及其合金＞1.0

＞1.2

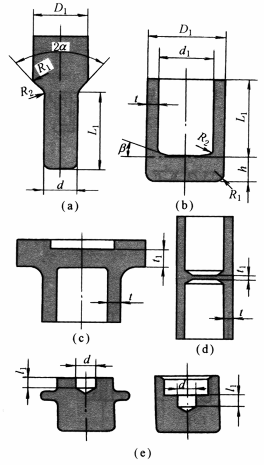

正挤压凹模入口角2α

90°~120°(图a)

反挤压凸模锥顶角β

7°~90°(图b)

特殊情况下可为平底凸模，其交界面应有圆角

正挤压件的圆角半径　　R₁

R₂

3~10mm(图a)

0.5~1.5mm

反挤压件外圆角半径　　R₁

内圆角半径　　R₂

一般与零件的圆角半径相同(图b)

特殊情况下，为了有利于金属流动可适当加大(图b)。应注意两圆角之间的距离不能小于壁厚

复合挤压件连皮位置及厚度t₁：一般情况下杯-杯型挤压件连皮位置应放在中间(图d)；扁平类挤压件连皮位置应设在大端(图c)；连皮厚度t₁大于或等于壁厚t

凹穴的尺寸和位置：凹穴的深度l₁应小于直径d，一个凹穴时，其位置应设在制件的对称中心(图e)
