法兰与钢管焊接的坡口型式及尺寸(GB/T 9124—2000附录B)

① 带颈平焊法兰与钢管连接的焊接坡口型式及尺寸：PN≤2.5MPa和PN≥4.0MPa的坡口型式和尺寸见下表。

t—管子公称壁厚

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

PN≤2.5MPa

公称通径DN

10~20

25~50

85~150

200

250~300

350~600

坡口宽度b

4

5

6

8

10

12

PN≥4.0MPa

公称通径DN

10~20

25~50

85~100

125~150

200~250

坡口宽度b

4

5

6

8

10

公称通径DN

300~400

450

500

600

坡口宽度b

14

16

18

20

② 对焊法兰与钢管连接的焊接坡口型式和尺寸按图(1)的规定。

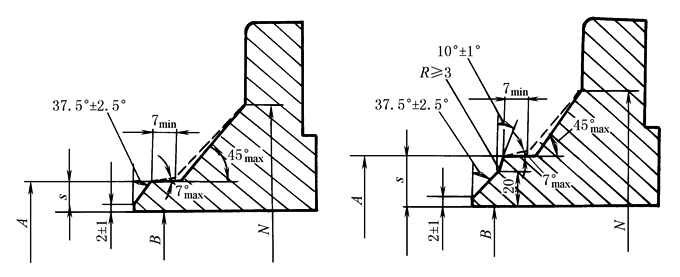

5＜s≤22　　　　　　　　　　　　　　　　　　　　　s＞22

图(1) 对焊法兰与钢管连接的焊接坡口型式和尺寸

A—焊颈端部外径(管子外径)；B—法兰内径(等于管子的公称内径)；s—法兰焊端壁厚(等于管子的公称壁厚)

注：1.当法兰与公称壁厚小于4.8mm的铁素体钢管连接时，根据制造厂的选择，焊端可加工成略有切边或直角坡口。

2.当法兰与公称壁厚为3.2mm或小于3.2mm的奥氏体不锈钢管连接时，焊端应加工成略有切边坡口。

3.当法兰与薄壁、高强度管子连接时，其允许坡口结构及尺寸按图(2)的规定。

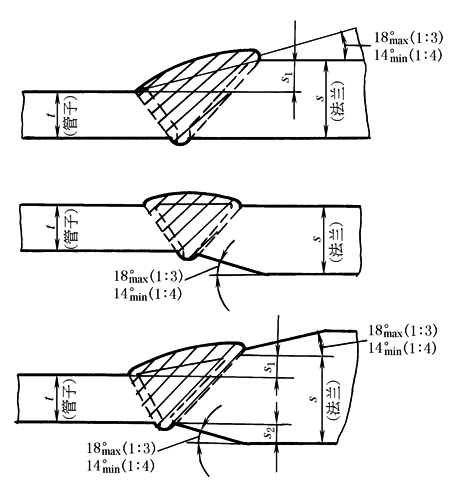

图(2) 法兰与薄壁、高强度管子连接时允许坡口结构及尺寸

注：1．当连接材料具有相同的屈服强度时，应取消最小值限制。

2．s₁+s₂、s₁、s₂不应超过0.5t。

3．当相连材料屈服强度不同时，焊缝的力学性能应大于或等于两材料屈服强度中的较大值，同时 s 值至少应等于管子壁厚 t 乘以管子和法兰的屈服强度之比，但不应大于1.5t。

③ 承插焊法兰与钢管连接的焊接坡口型式和尺寸按图(3)a的规定。对焊环松套法兰与钢管连接的坡口型式和尺寸按图(3)b规定。

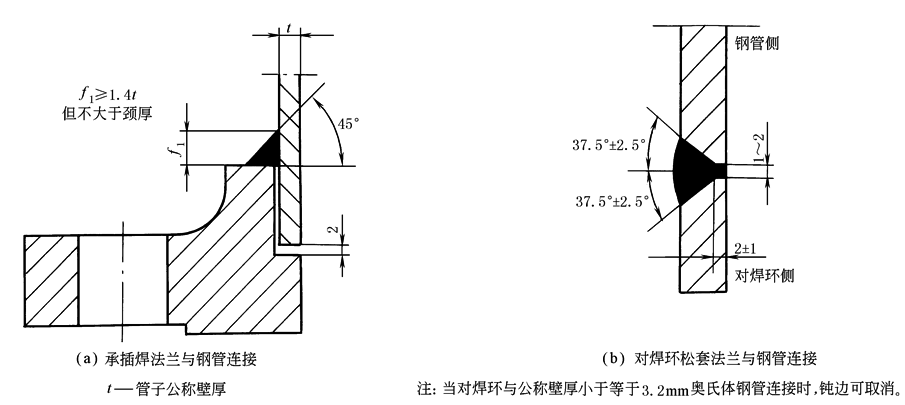

图(3) 承插焊法兰及对焊环松套法兰与钢管连接的焊接坡口型式和尺寸
