对焊管件的形位公差(GB/T12459—2005、GB/T13401—2005)

对焊管件的形位公差 (GB/T 12459—2005、GB/T 13401—2005)　　　　　　　　　　　　　　　　　　　　　　　　　mm

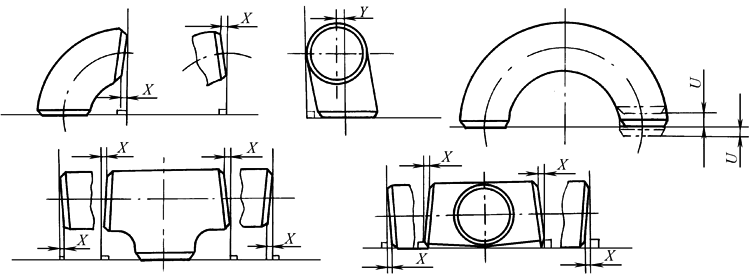

B9D2D21

项     目

管  件  种  类

公    称    通    径    范    围

15~100

125~200

250~300

350~400

450~600

650~750

800~1050

1100~1200

公     差     值

端面偏摆 X

弯头、异径接头、三通、四通

1

2

3

4

5

中心偏移 Y

弯头、三通、四通

2

4

5

7

10

13

19

端面差 U

180°弯头

1

2
