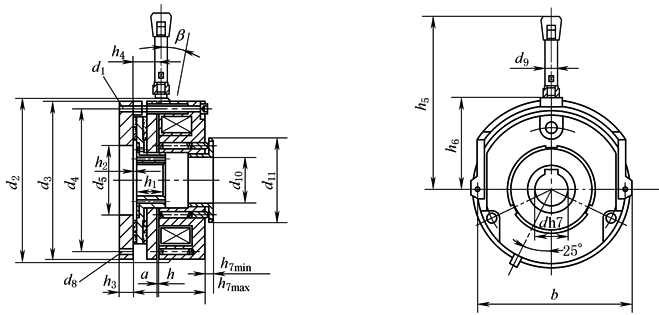

DHD4、DHD5手动释放型失电制动器(DHD4为转矩可调、DHD5为转矩不可调)

型号

参数

静摩擦扭矩/N·m

≥4

≥8

≥16

≥40

≥60

≥80

≥150

≥260

≥400

励磁电压/DC-V

24、96、103、170、180、190、205

功率(20℃)/W

20

25

30

40

50

55

85

100

110

最高转速/r·min^-1

3000

1500

接通(释放)时间/ms

45

60

73

111

213

221

272

—

375

断开(制动)时间/ms

29

32

47

57

38

53

85

—

219

h

/mm

36.3

42.8

48.4

54.9

65.5

72.5

83.1

97.6

105.7

h₁

18

20

20

25

30

30

35

40

50

h₂

1.0

1.5

2

2

2

2.25

2.75

3.5

4.5

h₃

6

7

9

11

11

11

11

11

12.5

h₄

16

16.5

28

30

33

38

41

48

58

h₅

98

111

121

140

165

196

242

276

280

h₆

54.5

63

74

85

98

113

124

140

172

β

9°～12°

9°～12°

9°～12°

9°～12°

9°～12°

9°～12°

9°～12°

9°～12°

9°～12°

h_7min

3

4

5

5

5

6

6

8

8

h_7max

5.5

6

9.5

10

11

11.5

15

18

18

a_标准

0.2

0.2

0.2

0.3

0.3

0.3

0.4

0.4

0.5

a_极限

0.4

0.4

0.4

0.5

0.5

0.5

0.8

0.8

0.8

b

88

106.5

132

152

169

194.5

222

258

308

dh7

11、12

11、12、14、15

11、12、14、15、20

20、25

20、25、30

25、30、35、38

30、35、40、45

35、40、45、50

40、45、50、55、60、65、70

d₁

3-M4

3-M5

3-M6

3-M6

3-M8

3-M8

6-M8

6-M10

6-M10

d₂

91

109

134

155

169

195

222

259

308

d₃

87

105

130

150

165

190

217

254

302

d₄

72

90

112

132

145

170

196

230

278

d₅

31

41

45

52

55

70

77

90

120

d₆

27

32

42

50

60

68

75

85

115

d₈

3～4.5

3～5.5

3～7

3～7

3～9

3～9

6～9

6～11

6～11

d₉

8

8

10

10

12

12

14

14

16

d₁₀

24

26

35

40

52

52

62

72

85

d₁₁

52

60

73

82

92

112

116

135

173

注：1.手动释放机构、防尘罩、法兰为选购件。

2.功率(20°)(W)表中数字是指V_DC＝2.4伏下的电功率。

3.生产厂家为北京古德高机电技术有限公司。
