计算选型
|

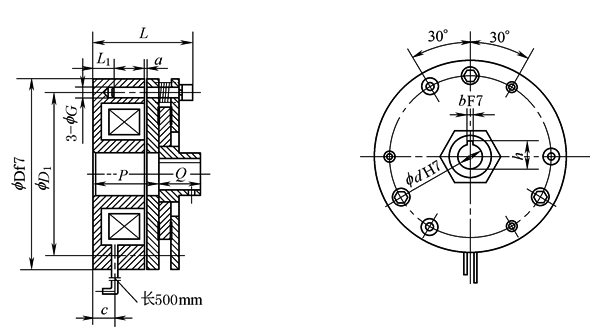

DHD3间隙可调型失电制动器 |
|||||||||
|
|
|||||||||
|
型号 参数 |
DHD3-1.2 |
DHD3-3.0 |
DHD3-6.0 |
DHD3-15 |
DHD3-30 |
DHD3-60 |
DHD3-120 |
DHD3-240 |
|
|
静摩擦扭矩/N·m |
1.2 |
3.0 |
6.0 |
15 |
30 |
60 |
120 |
240 |
|
|
励磁电压/DC-V |
80 |
||||||||
|
功率(20℃)/W |
8 |
12 |
15 |
20 |
28 |
32 |
36 |
||
|
接通(释放)时间/ms |
40 |
50 |
70 |
100 |
120 |
250 |
|||
|
断开(制动)时间/ms |
30 |
40 |
50 |
70 |
50 |
||||
|
质量/kg |
1.3 |
1.7 |
2.8 |
3.2 |
5.3 |
7.3 |
8.4 |
14 |
|
|
Df7 |
/mm |
80 |
90 |
100 |
120 |
140 |
165 |
200 |
|
|
D1 |
70 |
80 |
88 |
106 |
124 |
146 |
178 |
||
|
G |
8 |
9.5 |
12.5 |
15.5 |
19 |
||||
|
L |
44 |
48 |
53 |
63 |
72 |
77 |
94 |
112 |
|
|
P |
27 |
30 |
34 |
39 |
46 |
48 |
58 |
||
|
Q |
17 |
18 |
19 |
24 |
26 |
29 |
40 |
45 |
|
|
L1 |
7 |
10 |
15 |
27 |
|||||
|
c |
8 |
7 |
9 |
12 |
10 |
||||
|
a |
0.25～0.75 |
0.5～1.0 |
|||||||
|
f H7 |
8 |
10 |
14 |
18 |
22 |
28 |
32 |
42 |
|
|
f F7 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
||
|
h |
9.4 |
11.8 |
16.3 |
20.8 |
25.3 |
31.3 |
35.3 |
45.3 |
|
|
注：1.弹簧制动，通电松闸。带六方孔的制动板套在六方套上，可左右滑动。 2.生产厂家为北京古德高机电技术有限公司。 |
|||||||||
