QPBZ型气动盘式制动器(JB/ZQ 4149—1997)

标记示例：

额定制动转矩为2100N·m，型号为QPBZ5的气动盘式制动器的标记为：

QPBZ5 制动器 JB/ZQ 4149—1997

型号

额定制动力矩

/N·m

许用

转速

n_p

/r·

min^-1

d

(H7)

l

d₁

(H8)

d₂

d₃

d₄

d₅

d₆

d₇

L

≈

L₁

L₂

L₃

L₄

b

t

n

转动惯量(轴套和内盘)

/kg·m²

质量

/kg

≈

mm

QPBZ1

260

2500

45

82

190

203

220

9

M20×1.5

50

224

244

163

1.5

2

6

14

48.8

4

0.0141

25

QPBZ2

420

1900

55

82

220

280

310

13.5

M20×1.5

50

283

272

191

6

8

13

16

59.3

6

0.0409

37

QPBZ3

700

1360

63

110

295

375

400

17.5

M20×1.5

77

375

298

218

10

6

16

18

67.4

6

0.175

95

QPBZ4

1700

1070

80

114

370

445

470

17.5

Rc1/2

98

445

334

254

10

10

16

22

85.4

8

0.446

135

QPBZ5

2100

950

100

120

410

510

540

17.5

Rc1/2

112

508

342

262

10

10

16

28

106.4

12

0.761

204

QPBZ6

3300

840

120

120

470

560

590

17.5

Rc1/2

120

559

354

273

10

11

16

32

127.4

12

1.216

216

QPBZ7

5000

720

130

130

540

648

685

17.5

Rc1/2

158

632

385

305

8

19

19

32

137.4

12

2.385

341

QPBZ8

8600

630

150

130

620

730

760

17.5

Rc1/2

210

736

388

308

6

19

19

36

158.4

12

3.961

435

QPBZ9

11000

560

160

175

700

800

830

17.5

Rc1/2

210

787

400

319

6

19

19

40

169.4

16

6.950

552

QPBZ10

15000

500

180

180

775

900

940

22

Rc1/2

210

883

410

329

6

19

19

45

190.4

18

10.261

728

QPBZ11

25000

420

220

230

925

1065

1105

22

Rc1/2

324

1042

468

388

6

16

22

50

231.4

18

26.471

1230

注：1.制动器打开时，气囊气压为0.5MPa，气压的极限偏差MPa。

2.工作环境温度-20～80℃。

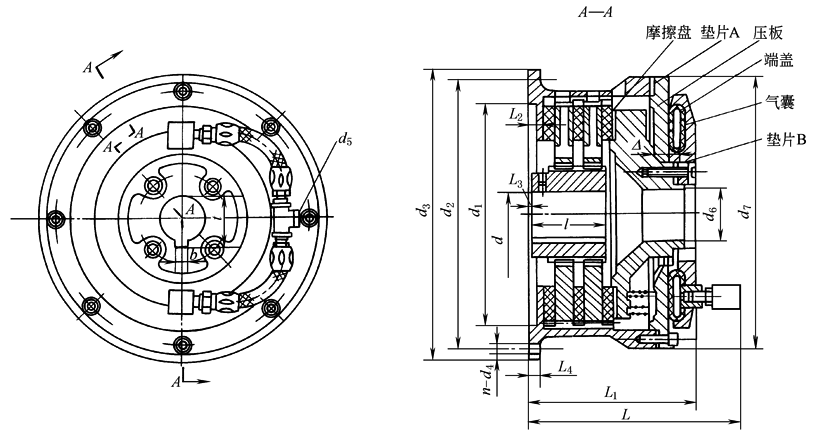

3.制动器出厂前，应调整压盖与压板之间的间隙Δ(见图)。调整前，先测量端盖在气囊进气前后的距离，两次测量值之差即为Δ间隙值，该Δ间隙值也就是各摩擦盘之间的总间隙。Δ的最小值与最大值参见表QPZ型气动盘式制动器注3表中对应型号的数值。当所测得的最小总间隙值不符合表中的规定时，可增加或减少半圆形调整垫片A的数量。当由于磨损使间隙大于表中规定的最大值时应更换摩擦盘。

4.通过垫片B调整时，使气囊在未通气之前，压板与端盖处于接触且不受力状态。

5.生产厂家为中国重型机械研究院机械装备厂。
