QPZ型气动盘式制动器(JB/ZQ4076—1997)

QPZ型气动盘式制动器(JB/ZQ 4076—1997)

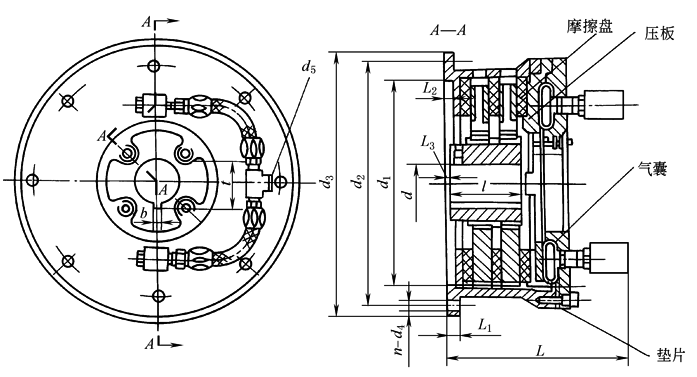

b6d4d45

标记示例：

额定制动转矩为4160N·m，型号为QPZ5的气动盘式制动器的标记为：

QPZ5 制动器 JB/ZQ 4076—1997

型号

额定制

动力矩

/N·m

许用转速

np

/r·min-1

d

(H7)

l

d1

(H8)

d2

d3

d4

d5

L

≈

L1

L2

L3

b

t

n

转动惯量

(轴套和

内盘)

/kg·m2

质量

/kg

≈

/mm

QPZ1

312

1800

45

82

190

203

220

9

M20×1.5

210

6

1.5

2

14

48.8

4

0.141

20

QPZ2

660

1750

55

82

220

280

310

13.5

M20×1.5

226

13

6

8

16

59.3

6

0.409

32

QPZ3

1540

1400

63

110

295

375

400

17.5

M20×1.5

262

16

10

6

18

67.4

6

0.1748

75

QPZ4

2680

1200

80

114

370

445

470

17.5

Rc1/2

276

16

10

10

22

85.4

8

0.4458

105

QPZ5

4160

1100

100

120

410

510

540

17.5

Rc1/2

284

16

10

10

28

106.4

12

0.7612

148

QPZ6

6320

1000

120

120

470

560

590

17.5

Rc1/2

297

16

10

11

32

127.4

12

1.2159

171

QPZ7

8600

900

130

130

540

648

685

17.5

Rc1/2

319

19

8

19

32

137.4

12

2.3849

264

QPZ8

15100

700

150

130

20

730

760

17.5

Rc1/2

330

19

6

19

36

158.4

12

3.9608

365

QPZ9

16800

650

160

175

700

800

830

17.5

Rc1/2

355

19

6

19

40

169.4

16

6.9500

426

QPZ10

32000

600

180

180

775

900

940

22

Rc1/2

364

19

6

19

45

190.4

18

10.2606

640

PQZ11

49600

500

220

230

925

1065

1105

22

Rc1/2

400

22

5

16

50

231.4

18

26.4713

905

注：1.额定制动力矩系气囊压力0.5MPa时的转矩。

2.工作环境温度-20～80℃。

3.制动器出厂和使用前，应调整各摩擦盘之间的最小总间隙。调整前，先测量压板的位置，然后给气囊进气，使各摩擦盘和内盘压紧。再测量压板的位置，两次测量值之差即为各盘之间的总间隙。最小总间隙见下表，所测量的最小总间隙不符合表中规定时，可增加或减少半圆形垫片的数量，当由于磨损使间隙大于表中规定的最大值时应更换摩擦盘。

制动器型号

最小总间隙

/mm

最大总间隙

/mm

制动器型号

最小总间隙

/mm

最大总间隙

/mm



QPZ1

QPZ2

2.2

10

QPZ3

QPZ4

QPZ5

QPZ6

3.4

13



QPZ7

QPZ8

QPZ9

QPZ10

4.5

16

QPZ11

7.5

19



4.生产厂家为中国重型机械研究院机械装备厂。
