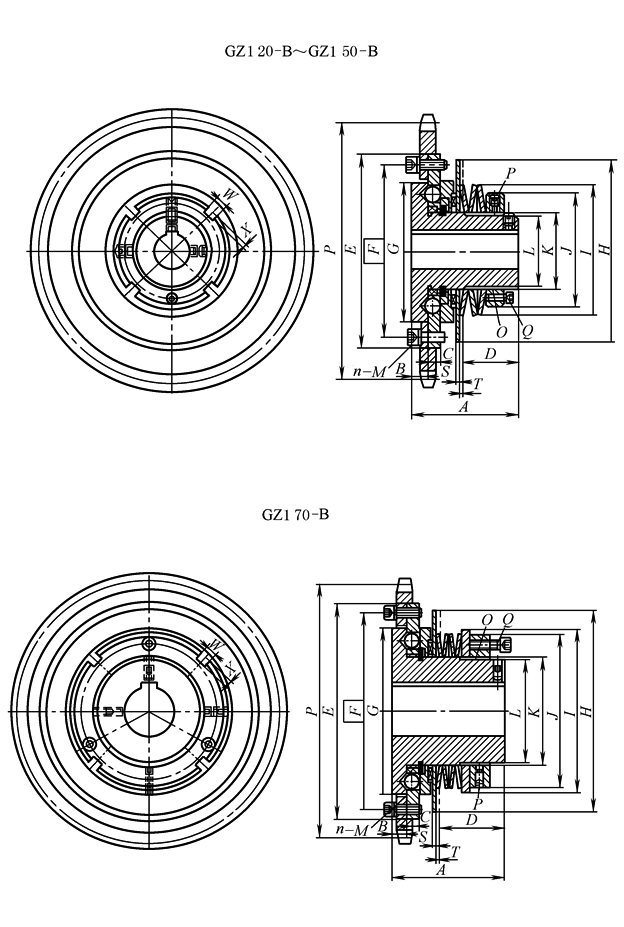

GZ1-B型转矩限制器

型号

转矩范围

/N·m

孔径

/mm

最高转速

/r·min^-1

质量/kg

GZ1 20-HB

9.8~44

8~20

700

1.6

GZ1 30-LB

20~54

12~30

500

3.2

GZ1 30-HB

54~167

GZ1 50-LB

69~147

22~50

300

7.9

GZ1 50-MB

137~412

GZ1 50-HB

196~539

GZ1 70-HB

294~1080

32~70

160

25.0

型号

链轮节矩

P/mm

链轮齿数

z

A

B

C

D

E

(h7)

F

P.C.D

G

H

I

J

K

mm

GZ1 20-HB

12.7

26

47

7.5

5.7

25

90

78

62

82

54

48

32

GZ1 30-LB

15.875

26

60

9.5

7

33

113

100

82

106

75

65

45

GZ1 30-HB

GZ1 50-LB

19.05

30

81

14.5

8.5

44.8

160

142

122

150

166.7

98

75

GZ1 50-MB

GZ1 50-HB

GZ1 70-HB

25.40

32

110

14.5

12

68.5

220

200

170

205

166

157

110

型号

L

M

n

O

P

Q

S

T

W

X

mm

GZ1 20-HB

30

M5

4

M32×1.5

M5×6

M4×8

2

1.8

5

2

GZ1 30-LB

42.5

M6

6

M45×1.5

M5×6

M4×10

2

2

6

2.5

GZ1 30-HB

GZ1 50-LB

70

M8

6

M75×2

M5×10

M4×14

3

2.7

8

3.5

GZ1 50-MB

GZ1 50-HB

GZ1 70-HB

106

M10

6

M110×2

M5×10

M10×28

3

3.3

—

—

注：1.本产品由北京古德高机电技术有限公司生产。

2.内孔中的键槽按用户要求加工。
