计算选型
|

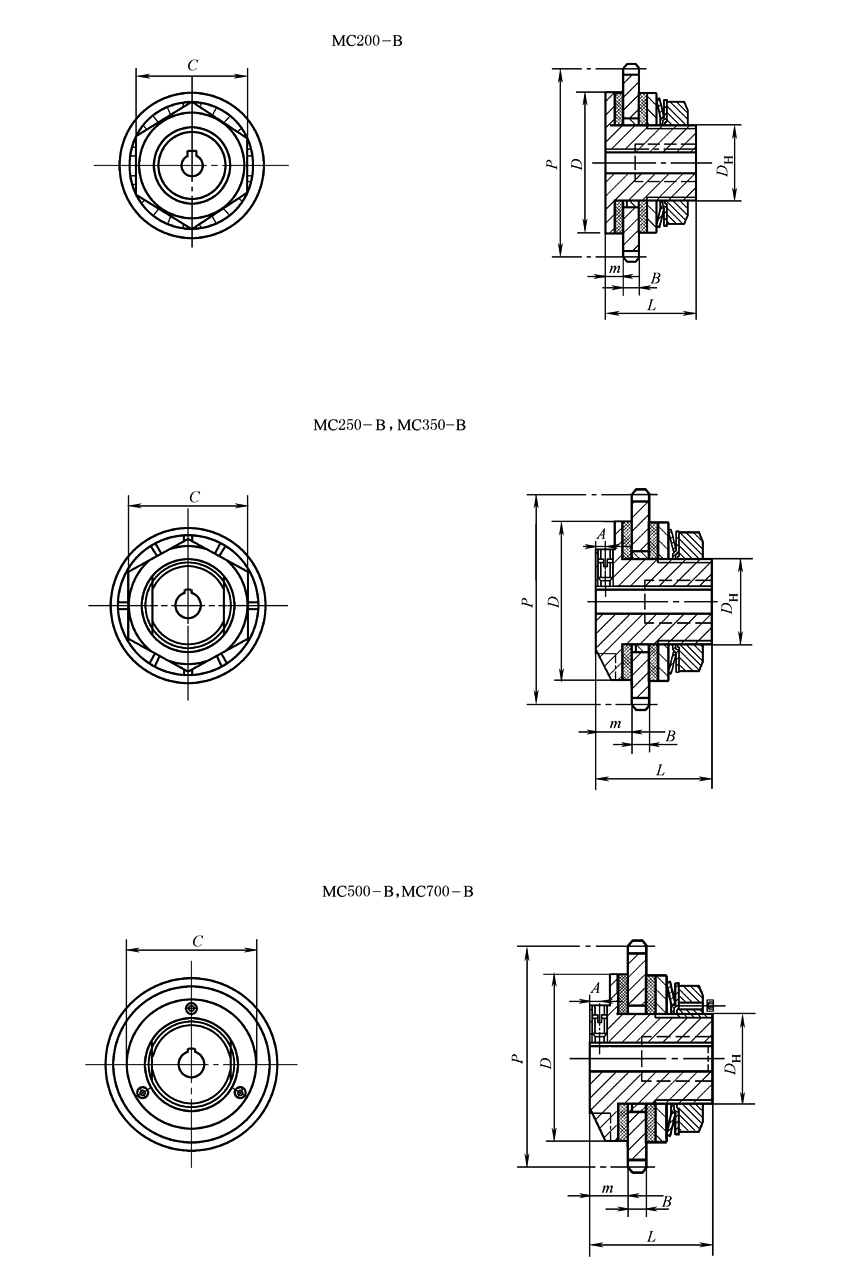

MC-B型转矩限制器(带链轮齿轮或带轮) |
||||||||
|
|
||||||||
|
型号 |
转矩范围 /N·m |
孔径 /mm |
最高转速 /r·min-1 |
链轮齿数 z |
节圆直径 p0 |
链轮节距 P |
质量 /kg |
|
|
MC200-1LB |
1.0~2.0 |
7~14 |
1200 |
20 |
60.89 |
9.525 |
0.3 |
|
|
MC200-1B |
2.9~9.8 |
|||||||
|
16 |
65.10 |
12.7 |
0.33 |
|||||
|
MC200-2B |
6.9~20 |
|||||||
|
MC250-1LB |
2.9~6.9 |
10~22 |
1000 |
22 |
89.24 |
12.7 |
0.85 |
|
|
MC250-1B |
6.9~27 |
|||||||
|
18 |
91.42 |
15.875 |
0.92 |
|||||
|
MC250-2B |
14~54 |
|||||||
|
MC350-1LB |
9.8~20 |
17~25 |
800 |
26 |
105.36 |
12.7 |
1.55 |
|
|
MC350-1B |
20~74 |
|||||||
|
22 |
111.55 |
15.875 |
1.68 |
|||||
|
MC350-2B |
34~149 |
|||||||
|
MC500-1LB |
20~49 |
20~42 |
500 |
30 |
151.87 |
15.875 |
4.3 |
|
|
MC500-1B |
47~210 |
|||||||
|
25 |
151.99 |
19.05 |
4.7 |
|||||
|
MC500-2B |
88~420 |
|||||||
|
MC700-1LB |
49~118 |
30~64 |
400 |
35 |
212.52 |
19.05 |
10.7 |
|
|
MC700-1B |
116~569 |
|||||||
|
26 |
210.72 |
25.40 |
11.2 |
|||||
|
MC700-2B |
223~1080 |
|||||||
|
型号 |
B |
D |
DH |
L |
m |
A |
C |
|
|
mm |
||||||||
|
MC200-1LB |
|
50 |
24 |
29 |
6.5 |
— |
38 |
|
|
MC200-1B |
||||||||
|
|
||||||||
|
MC200-2B |
||||||||
|
MC250-1LB |
|
65 |
35 |
48 |
16 |
4 |
50 |
|
|
MC250-1B |
||||||||
|
|
||||||||
|
MC250-2B |
||||||||
|
MC350-1LB |
|
89 |
42 |
62 |
19 |
6 |
63 |
|
|
MC350-1B |
||||||||
|
|
||||||||
|
MC350-2B |
||||||||
|
MC500-1LB |
|
127 |
65 |
76 |
22 |
7 |
— |
|
|
MC500-1B |
||||||||
|
|
||||||||
|
MC500-2B |
||||||||
|
MC700-1LB |
|
178 |
95 |
98 |
24 |
8 |
— |
|
|
MC700-1B |
||||||||
|
|
||||||||
|
MC700-2B |
||||||||
|
注：1.本产品由北京古德高机电技术有限公司生产。 2.内孔中的键槽按用户要求加工。 |
||||||||
