ER型离合器尺寸及性能

规 格

部件代码

额定转矩

/N·m

最大转速

/r·min^-1

转动惯量

/kg·m²

质量

/kg

最大转鼓直径

/mm

3ER125

512175

45.2

1800

0.001

0.5

78

6ER200

145158

174

1800

0.004

3.2

155

8ER250

145159

401

1800

0.02

8.2

205

10ER300

145161

746

1800

0.03

3.6

256

12ER350

145164

1390

1800

0.08

5.9

307

14ER400

145168

2550

1500

0.17

7.7

358

16ER475

145171

3680

1300

0.29

14

410

19ER475

145174

5380

1100

0.63

18

486

21.5ER475

145177

7120

1000

1.13

24

549

24ER475

145180

9440

900

1.72

28

613

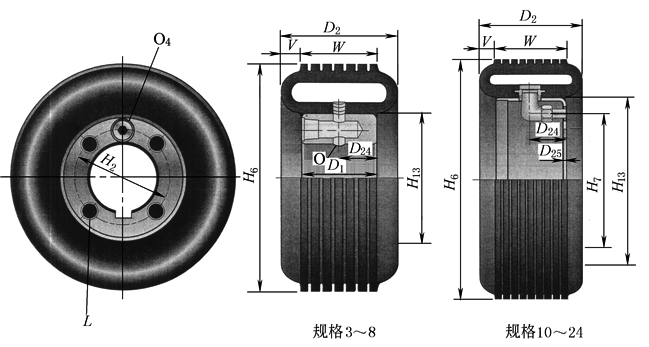

规 格

部件

代码

D₁

D₂

D₂₄

D₂₅

H₂

H₆

H₇

H₁₃

L

O

O₄

_V

摩擦件宽度W

mm

个数

直径/mm

深度/mm

mm

3ER125

512175

38

44

19

—

N/A

75

—

44

N/A

N/A

N/A

10

N/A

6

32

6ER200

145158

51

78

25

—

64

150

—

86

4

3/8-16

16

8

1/4-18

13

51

8ER250

145159

64

90

32

—

111

201

—

137

4

3/8-16

22

8

1/4-18

13

64

10ER300

145161

—

108

40

4

133

251

141

178

8

13

—

—

8

16

76

12ER350

145164

—

121

48

5

184

302

192

229

12

13

—

—

8

16

89

14ER400

145168

—

133

48

5

235

353

243

279

12

13

—

—

8

16

102

16ER475

145171

—

168

64

6

245

402

244

289

8

13

—

—

10

24

121

19ER475

145174

—

168

64

6

279

478

279

365

8

19

—

—

10

24

121

21.5ER475

145177

—

168

64

8

343

541

343

429

8

19

—

—

10

24

121

24ER475

145180

—

168

64

8

406

605

406

492

8

19

—

—

10

24

121

注：1.表列额定转矩为静转矩(空气压力为0.52MPa时)。

2.列中L为美国螺纹标准，O₄为美国管螺纹。

3.生产厂家为美国伊顿集团(EATON)Airflex公司。
