EB型离合器尺寸及性能

规 格

部件代码

额定转矩

/N·m

最大转速

/r·min^-1

转动惯量

/kg·m²

质量

/kg

摩擦面面积

/cm²

衬垫厚度/mm

最大转鼓直径

/mm

新 垫

磨损后

4EB125

143019

44.1

1800

0.004

1.0

84

104

6EB200

143022

103

1800

0.11

3.2

232

4

2

155

8EB250

143117

251

1800

0.45

8.6

387

3

2

205

9EB325

143274

424

1800

0.042

4.1

568

5

2

231

10EB300

143119

483

1800

0.042

4.5

587

5

2

256

12EB350

143122

848

1800

0.126

7.2

813

5

2

307

14EB400

143126

1360

1500

0.210

10

1077

5

2

358

16EB475

143129

2120

1300

0.462

18

1496

7

2

410

19EB475

143131

3050

1100

0.840

22

1742

7

2

486

21.5EB475

143134

4070

1000

1.43

28

1974

7

2

549

24EB475

143137

5090

900

1.64

31

2219

7

2

626

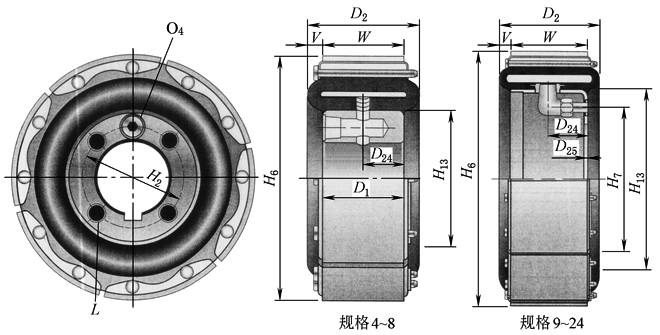

规 格

部件

代码

D₁

D₂

D₂₄

D₂₅

H₂

H₆

H₇

H₁₃

L

O₄

V

摩擦件W

/mm

个数

直径/mm

/mm

数量个数

宽度/mm

4EB125

143019

38

44

19

—

54

100

—

70

4

5/16-18

1/4-18

6

10

32

6EB200

143022

51

70

25

—

64

150

—

86

4

3/8-16

1/4-18

10

6

51

8EB250

143117

64

83

32

—

111

199

—

137

4

3/8-16

1/8-27

10

8

64

9EB325

143274

—

105

47

5

117

225

117

152

8

13

8

11

9

83

10EB300

143119

—

99

40

4

133

250

141

178

8

13

8

11

10

76

12EB350

143122

—

111

48

5

184

301

192

229

12

13

8

11

12

89

14EB400

143126

—

124

48

5

235

352

243

279

12

13

8

11

14

102

16EB475

143129

—

162

64

6

245

402

244

289

8

13

10

21

12

121

19EB475

143131

—

162

64

6

279

478

279

365

6

19

10

21

14

121

21.5EB475

143134

—

162

64

8

343

541

343

429

8

19

10

21

16

121

24EB475

143137

—

162

64

8

406

605

406

492

8

19

10

21

18

121

注：1.规格中EB前的数字表示转鼓膨胀后摩擦片的名义直径(in)，EB后的数字表示摩擦片宽度的100倍(即125表示宽度为1.25in)。

2.O₄是美国管螺纹。

3.额定转矩表示空气压力为0.52MPa时的动转矩数值，静转矩可相应增加25%。

4.经销公司为伊顿工业离合制动器(上海)有限公司，电话021-50484811；生产厂家为美国伊顿集团(EATON)Airflex公司。
