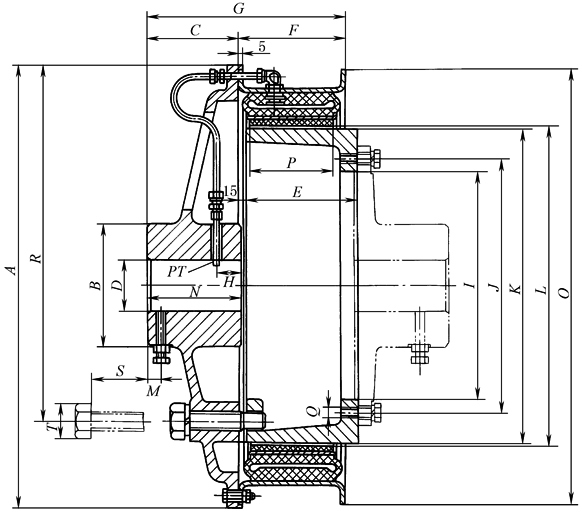

内收式径向气胎离合器系列的参数和尺寸(二)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

离合器编号

额定转矩

/N·m

气胎容量

/cm³

GD²/N·m²

A

B

C

D

E

F

G

H

I

气胎架

支持架

鼓轮

7

3110

9.3~15.2

54

65

30

570

180

135

75~100

180

170

330

48

240

8

4210

13.0~18.9

72

85

51

610

178

140

75~100

180

170

335

43

270

9

5260

14.4~20.9

97

112

79

660

200

140

85~115

180

170

335

43

305

10

6410

15.8~23.0

125

144

115

711

200

140

85~115

180

170

335

43

370

11

7450

17.1~25.0

156

233

151

762

220

160

95~130

180

170

335

48

425

12

8960

18.5~27.0

200

289

200

812

220

165

95~130

180

170

360

48

460

13

11050

20.7~30.7

269

436

269

880

230

165

100~140

185

180

365

53

495

14

12670

17.0~29.9

455

643

359

930

260

190

105~150

185

180

390

60

545

15

14470

18.1~31.9

544

759

511

981

280

190

110~160

185

180

390

60

585

16

16370

19.2~33.9

647

882

634

1032

280

190

110~160

205

180

410

60

635

17

20570

21.4~37.8

929

1530

1080

1151

300

250

110~170

205

180

470

75

730

离合器编号

J

K

L

M

N

O

P

Q

R

S

T

PT

质 量 /kg

气胎

支持架

鼓轮

7

280

375

380

15

140

560

128

6-M20

310

107

57.7

1/4"

24.8

54.2

27.0

8

310

406.4

411.2

20

145

597

128

6-M20

345

107

57.7

1/4"

28.7

60.8

35.1

9

345

457.2

462

20

145

647.7

128

8-M20

400

107

57.7

1/4"

32.0

71.4

44.8

10

410

508

512.8

20

145

698.5

128

8-M20

440

107

57.7

1/4"

34.6

76.3

50.9

11

470

558.8

563.6

20

165

749.3

128

10-M20

484

87

57.7

1/4"

37.7

103

55.0

12

510

609.6

614.4

20

170

800.2

128

20-M20

534

87

57.7

1/4"

40.6

112

61.2

13

545

660.4

665.2

30

170

863.6

138

16-M20

580

112

77.4

1/4"

47.2

136

71.5

14

595

711

716

30

195

914.4

138

16-M20

625

92

77.4

1/2"

68.7

188

80.3

15

630

762

767

30

195

965.2

138

18-M20

675

92

77.4

1/2"

72.9

206

100

16

685

813

818

30

195

1016

138

18-M20

720

92

77.4

1/2"

77.3

215

100

17

780

914.5

919.5

30

255

1133.5

138

20-M20

805

110

98.1

3/4"

89.1

320

145

注：额定转矩一栏是以工作气压0.55MPa为基准。
