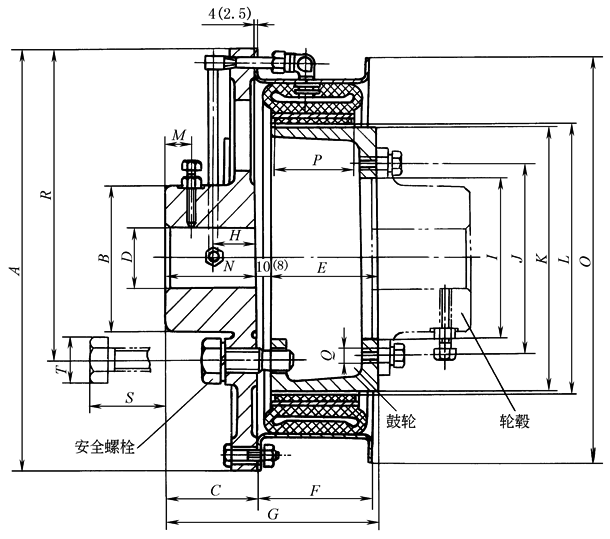

内收式径向气胎离合器系列的参数及尺寸(一)　　　　　　　　　　　　　　　　　　　　　　　　　　mm

离合器编号

可传递转矩

/N·m

气胎容量

/cm³

GD²/N·m²

A

B

C

D

E

F

G

H

I

气胎架

支持架

鼓轮

1

120

0.6~1.2

0.3

0.7

0.2

194

70

47.5

20~40

65

67

140.5

29.5

2

250

1.3~2.0

2

3.5

0.6

286

100

65

30~60

80

80

155

40

89

3

510

1.9~3.0

4.2

7.5

2.4

340

100

75

30~60

95

92

180

42

108

4

980

2.9~5.0

11

14

6

405

140

90

40~90

104

110

204

42

158

5

1590

4.3~7.1

21

25

14

460

160

100

55~95

123

125

233

44

185

6

2300

5.4~9.0

32

38

28

510

180

100

65~100

134

137

261

44

210

离合器编号

J

K

L

M

N

O

P

Q

R

S

T

质 量 /kg

气胎

支持架

鼓轮

1

—

101

104

18

47.5

151

50

—

—

—

—

1.6

3.85

3.06

2

108

152

157

25

65

273.1

50

8-M10

—

—

—

4.1

9.51

3.7

3

134

203

208

33

75

327

67

8-M12

156

28

40.4

5.8

14.0

7.6

4

186

254

258

25

90

390.5

80

6-M12

200

30

47.3

10.1

21.6

12.7

5

220

304

308

25

100

447.7

93

6-M12

244

25

47.3

13.9

29.7

18.5

6

240

355

359

25

110

498.5

105

6-M12

286

15

47.3

17.4

38.3

28.0

注：1.可传递转矩是以工作气压0.55MPa为基准的。

2.编号1、2离合器无安全螺栓；编号1鼓轮和轮毂是整体的，轮毂外径90mm，长度50mm，尺寸G算至轮毂端部。
