DLM、DLY、DLZ系列电磁离合器用电刷

电刷型号

电流

/A

工作条件

电刷头尺寸

/mm

外　 形　 尺　 寸　 /mm

示图

适用产品举例

A

B

C

D

E

G

DS-001

4

湿式

f 8

＜100

78

3.5

19.5

10.5

M18×1.5

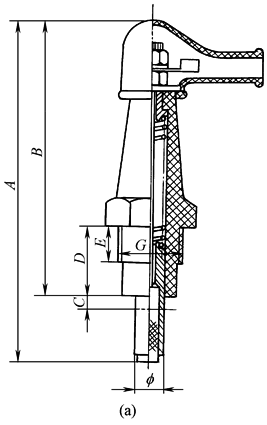

图a

DLM0 DLM5(C)DLY0～25以上，DLM5～10以上

DS-002

3

湿式

f 6

＜70

56

4

10

8

M16×1

图a

DLY0～25以下，

DLM5～10以下

DS-003

4

干式

f 8

＜100

78

3.5

19.5

10.5

M18×1.5

图a

DLM2

DS-004

4

湿式

f 8

＜143

118

3

43

8

M18×1.5

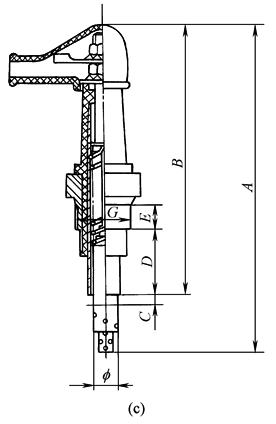

图c

特殊订货

DS-005

3

湿式

f 6

＜80

65

3

11

8

M18×1.5

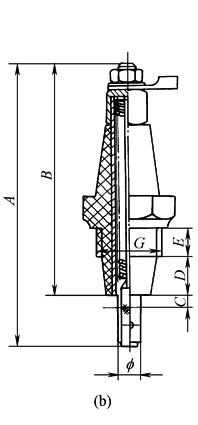

图b

DLM10A(EKE S)

DLY5(EZE)

DS-006

3

干式

f 6

＜80

65

3

11

8

M18×1.5

图b

DLM10A·G(EKE T)

DLY5(EZE)

DS-007

4

湿式

f 8

＜110

90

3

22

8

M18×1.5

图c

特殊订货

DS-008

10

湿式

6×10

42

16

10

15

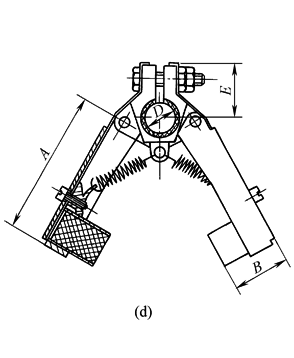

图d

特殊订货

DS-009

10

干式

8×10

80

20

10

15

图d

特殊订货

DS-010

10

干式

8×12.5

112

26

17

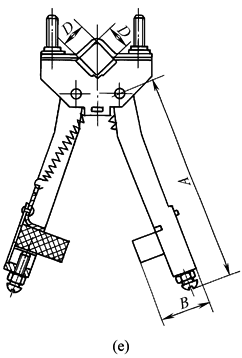

图e

DLD1　 DLT1　 DLZ1

电刷型号

DS-001

DS-002

DS-003

DS-004

DS-005

DS-006

DS-007

L/mm

23

14

23

57

22

22

33

注：1.电刷为有滑环(线圈旋转)型电磁离合器用以接通电源，将电流引入线圈使离合器可靠运行。

2.电刷分湿式和干式两种，其中又分单头和双头(图e、图f)。湿式电刷头由磷铜丝网卷制而成，使用压力较大，干式电刷头由石墨和铜混合材料制成，使用压力较小。

3.安装单头电刷时，其中心线应垂直于接触点处离合器滑环外圆的切线，并通过离合器的中心，且相对于滑环的径向和轴向的倾斜度不大于2°(图h)

4.安装双头电刷时，电刷头长度方向的中心线应与离合器滑环外圆的切线垂直(图g)。

5.单滑环离合器，应将电源的正极接于电刷上。

6.使用双头电刷时，应将电刷安置于绝缘棒或带有绝缘层的金属棒上，且两电刷之间也须绝缘以免电源短路。
