DLZ1系列电磁离合制动器

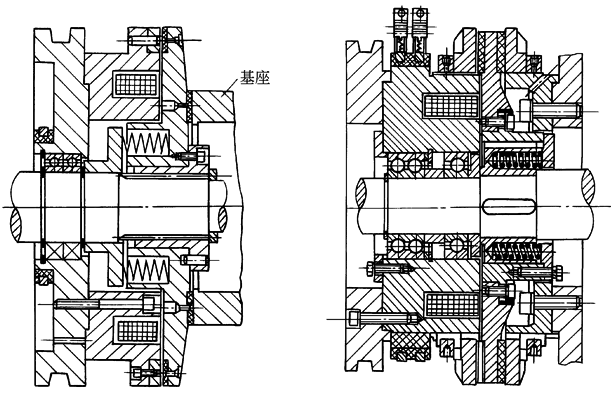

安装示例

表1

规 格

额定静转矩/N·m

额定电压(DC)/V

线圈消耗功率(20℃)/W

允许最高转速/r·min^-1

离合器

制动器

25

250

80

24

81

2500

40

400

120

115

2500

50

500

90

137

1500

80

800

120

131

1500

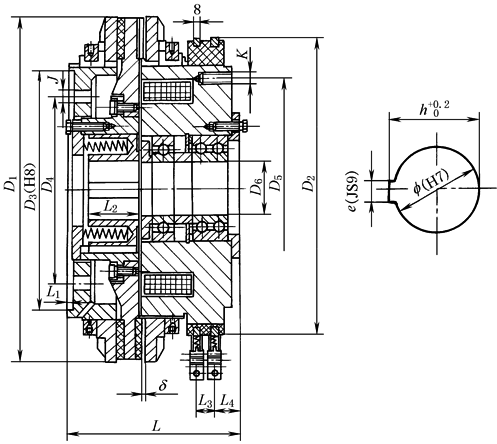

表2

规 格

D₁

D₂

D₃

D₄

D₅

D₆

J

K

L

L₁

L₂

L₃

L₄

δ

f

e

h

电刷型号

mm

25

285

247

200

155

180

45

8-f 11

8-M10深25

147

5

45

16

20.7

0.5

50

14

53.8

DS-009

40

315

265

210

170

195

50

8-f 13

8-M12深25

166

6

51

16

20

0.7

55

16

59.4

DS-010

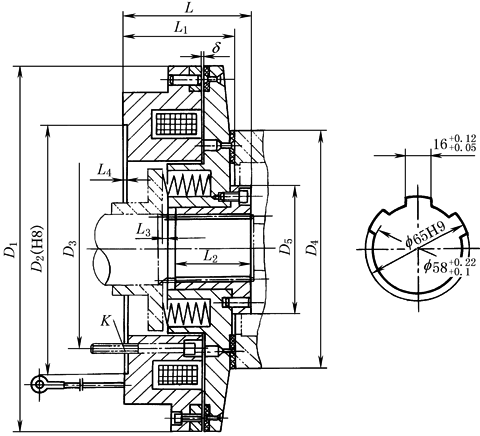

表3

规　 格

D₁

D₂

D₃

D₄

D₅

K

L

L₁

L₂

L₃

L₄

δ

电刷型号

mm

50

350

237

188

224

120

6-f 12

122

105

73

4

3

0.5

DS-10

80

402

242

194

280

165

6-f 13.5

138.5

115.5

94.5

4

6

0.6

注：生产厂家为天津机床电器有限公司。
