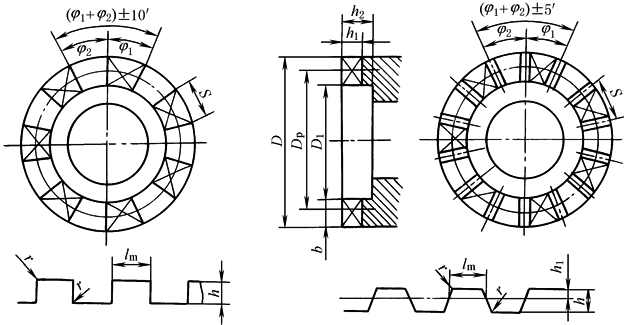

梯形、矩形牙形齿爪结构尺寸　　　　　　　　　　　　　　　　　　 /mm

D

D₁

齿数

z

矩　 形　 牙

梯　 形　 牙

h

h₂

h₁

r

φ₂

φ₁

S

φ₁

S

40

28

5

37°

35°

12.03

36°

36°

12.36

5

6

2.1

0.5

50

35

5

37°

35°

15.04

36°

36°

15.45

5

6

2.1

0.5

60

45

7

26°43'

24°43'

12.84

25°43'

25°43'

13.35

6

8

2.6

0.8

70

50

7

26°43'

24°43'

14.98

25°43'

25°43'

13.57

6

8

2.6

0.8

80

60

7

26°43'

24°43'

17.12

25°43'

25°43'

17.80

6

8

2.6

0.8

90

65

7

26°43'

24°43'

19.26

25°43'

25°43'

20.03

6

8

2.6

0.8

100

75

7

26°43'

24°43'

21.40

25°43'

25°43'

22.25

6

8

2.6

0.8

120

90

9

21°30'

18°30'

19.29

20°

20°

20.84

8

10

3.6

1.0

140

100

9

21°30'

18°30'

22.50

20°

20°

24.31

8

10

3.6

1.0

160

120

11

18°22'

14°22'

20.01

16°22'

16°22'

22.77

8

10

3.6

1.0

180

130

11

18°22'

14°22'

22.51

16°22'

16°22'

25.62

8

10

3.6

1.0

200

150

11

18°22'

14°22'

25.01

16°22'

16°22'

28.47

8

10

3.6

1.0

注：牙齿平均直径　。
